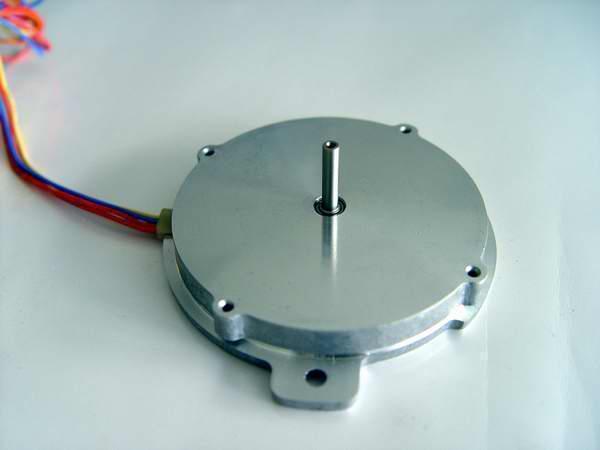

Schlanker und dünner Hybrid-Schrittmotor mit dem Schrittwinkel von 1.8 Grad und der Abmessung von 63mm

Parameter	Wert
Schrittwinkel	1.8°
Genauigkeit des Schrittwinkels	±5% (voller Schritt, keine Last)
Genauigkeit des Widerstands	±10% bei 20℃
Toleranz der Induktivität	±20% bei 1KHz
Temperaturanstieg	80K Max. (2-phasige Stromversorgung)
Umgebungstemperatur	-20 ℃~+50℃
Isolationswiderstand	100MΩ Min., 500V DC
Spannungsfestigkeit	500V AC, eine Minute
Radialspiel	0.02 Max. (450g-Last)
Axialspiel	0.08 Max. (450g-Last)
Maximum Radialkraft	20N
Maximum Axialkraft	2N

Modell	Nennspannung	Strom pro Phase	Widerstand pro Phase	Induktivität pro Phase	Drehmoment halten	Anzahl der Leitungen	Trägheit	Gewicht	Länge	Arbeitsmodus
	V	A	Ω	mH	g·cm		kg·m2	kg	mm
FL63ST10-1004A-G	3.8	1.0	3.8	2.0	560	4	16×10-7	0.095	9.6	kontinuierlich

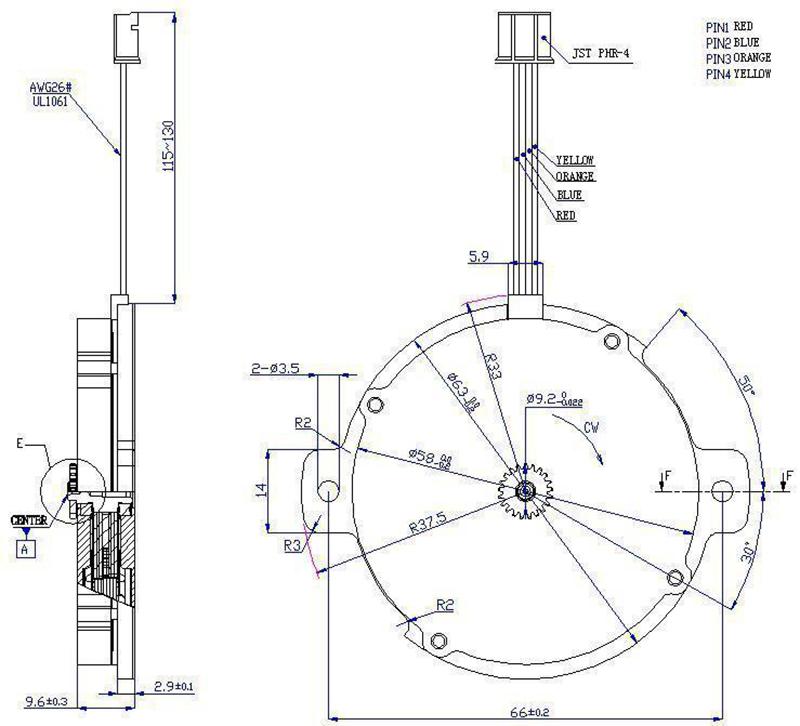

Skizze

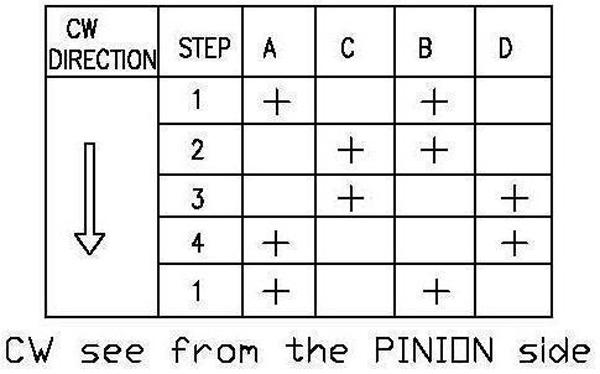

Verdrahtungsplan
