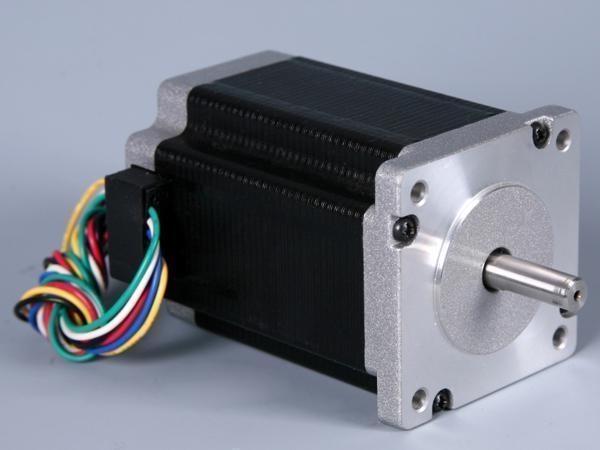

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 57mm
Eigenschaften
Großes Drehmoment, hohe Präzision, hohe Laufruhe
Anwendung
Textilindustrie: Flachstrickmaschine, Rundstrickmaschine, Spuler
Medizintechnik: biochemischer Analysator, Blutzellen Analysator
Automatisierungsindustrie: Halbleiter-Prüfgeräte, Wickelmaschine, Schälmaschine
Werbebranche: Laser, Graviermaschine, Markierungsmaschine, Tintenstrahldrucker
Industrie der Wasseraufbereitung: Schraubpumpe
Bankausrüstung: ATM
Sonstiges: Metro Ticket System, usw.
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max.( Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 75N (20mm von dem Flansch) |
| Max. Axialkraft | 15N |
| Drehung | CW(Siehe aus dem vornen Flansch) |
| Modell | Nenns- pannung |
Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | |
| Einzel -Welle |
Doppel -Welle |
V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | |
| FL57STH56 -1006A |
FL57STH56 -1006B |
7.4 | 1 | 7.4 | 10 | 9.0 | 6 | 300 | 0.7 | 0.4 | 56 |
| FL57STH56 -2006A |
FL57STH56 -2006B |
3.6 | 2 | 1.8 | 2.5 | 9.0 | 6 | ||||
| FL57STH56 -3006A |
FL57STH56 -3006B |
2.3 | 3 | 0.75 | 1.1 | 9.0 | 6 | ||||
| FL57STH56 -2804A |
FL57STH56 -2804B |
2.5 | 2.8 | 0.9 | 2.5 | 12.6 | 4 | ||||
| FL57STH76 -1006A |
FL57STH76 -1006B |
8.6 | 1 | 8.6 | 14 | 13.5 | 6 | 480 | 1 | 0.68 | 76 |
| FL57STH76 -2006A |
FL57STH76 -2006B |
4.5 | 2 | 2.25 | 3.6 | 13.5 | 6 | ||||
| FL57STH76 -3006A |
FL57STH76 -3006B |
3 | 3 | 1 | 1.6 | 13.5 | 6 | ||||
| FL57STH76 -2804A |
FL57STH76 -2804B |
3.2 | 2.8 | 1.13 | 3.6 | 18.9 | 4 | ||||
