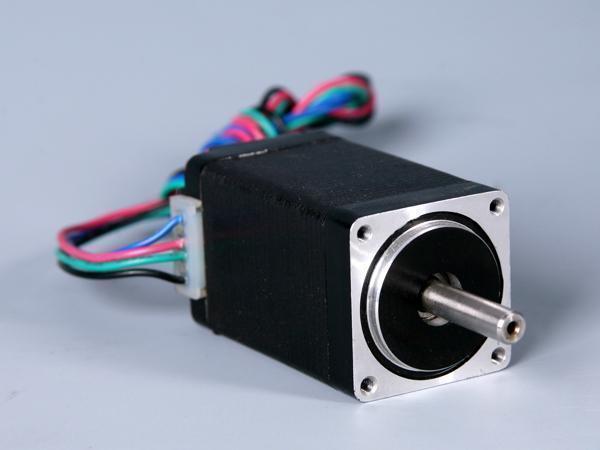

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 28mm
Eigenschaften
Hohe Präzision, geringe Trägheit, geringe Größe
Anwendung
Der 2-phasige Hybrid-Schrittmotor mit dem hohen Drehmoment wird oft in dem CT-Scanner, biochemischen Analysator, Hämatologie-Analysator und anderen Maschinen von der medizinischen Industrie verwendet. Er ist auch geeignet für die Kommunikationsindustrie.
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500VDC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 28N (20mm von dem Flansch) |
| Max. Axialkraft | 10N |
| Modell | Nennspannung | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Länge | |
| Einzel-Welle | Doppel-Welle | V | A | Ω | mH | g·cm | kg·m2 | kg | mm | |
| FL28STH32- 0956A | FL28STH32- 0956B | 2.66 | 0.95 | 2.8 | 0.8 | 430 | 6 | 9×10-7 | 0.11 | 31.5 |
| FL28STH32- 0674A | FL28STH32- 0674B | 3.8 | 0.67 | 5.6 | 3.4 | 600 | 4 | |||
| FL28STH45- 0956A | FL28STH45- 0956B | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12×10-7 | 0.14 | 44.5 |
| FL28STH45- 0674A | FL28STH45- 0674B | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 4 | |||
| FL28STH51- 0956A | FL28STH51- 0956B | 4.4 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18×10-7 | 0.2 | 50.5 |
