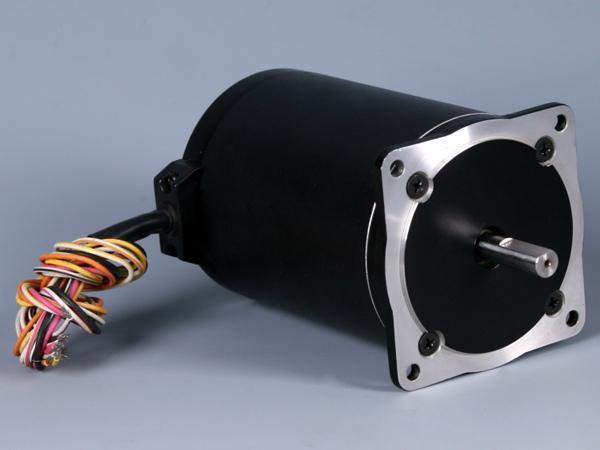

2-phasiger Hybrid-Schrittmotor mit dem Schrittwinkel von 0.72, 1.2, 1.5, 1.8 Grad und der Abmessung von 130mm
Eigenschaften
Großes Drehmoment, hohe Präzision und Laufruhe
Anwendung
Das 2-phasige Hybrid-Schrittmotor wird in der Graviermaschine und anderen Geräten von der Werbebranche verwendet.
| Artikel | Spezifikationen |
| Schrittwinkel | 0.72° /1.2° /1.8° |
| Genauigkeit des Schrittwinkels | ± 5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ± 10% |
| Genauigkeit der Induktivität | ± 20% |
| Temperaturanstieg | 80℃ Max.( Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 1500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450g-Last) |
| Axialspiel | 0.08 Max. (450g-Last) |
| Max. Radialkraft | 220N (20mm von dem Flan) |
| Max. Axialkraft | 60N |
| Drehung | CW (Siehe aus dem vorderen Flansch) |
| Modell Nr. | Anzahl der Phase | Schrit- twinkel |
Nenns- pannung |
Strom pro Phase | Frequenz der Leerlauf- spannung |
Drehm- oment halten |
Trägheit des Rotors | Länge | Dimension der WelleΦ D | Dimension des Flanschs D1 | Schlüssel A | Verdrah- tungsplan |
| Einzel-Welle | Grad | V | A | KHz | Kg·cm | kg·cm2 | mm | mm | mm | |||
| FL130BYG2501 | 2 | 1.8 | 120-310 | 6.0 | ≥20 | 27 | 33 | 165 | 19 -0.013 -0.028 | 100 0 -0.023 | 5×25 | 1 |
| FL130BYG2502 | 2 | 1.8 | 120-310 | 7.0 | ≥15 | 40 | 48 | 230 | 19 -0.013 -0.028 | 100 0 -0.023 | 5×25 | 1 |
| FL130BYG2503 | 2 | 1.8 | 120-310 | 7.0 | ≥12 | 50 | 60 | 270 | 100 0 -0.023 | 1 | ||
| FL130BYG3501 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 25 | 33 | 165 | 19 -0.013 -0.028 | 100 0 -0.023 | 5×25 | |
| FL130BYG3502 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 37 | 48 | 230 | 19 -0.013 -0.028 | 100 0 -0.023 | 5×25 | |
| FL130BYG3503 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 50 | 60 | 270 | 100 0 -0.023 | |||
| FL130BYG5501 | 5 | 0.72 | 120-310 | 5.0 | ≥20 | 20 | 33 | 165 | 19 -0.013 -0.028 | 100 0 -0.023 | 5×25 | 2 |
| FL130BYG5502 | 5 | 0.72 | 120-310 | 5.0 | ≥20 | 30 | 48 | 230 | 19 -0.013 -0.028 | 100 0 -0.023 | 5×25 | 2 |
| FL130BYG5503 | 5 | 0.72 | 120-310 | 5.0 | ≥15 | 40 | 60 | 270 | 100 0 -0.023 | 2 |
