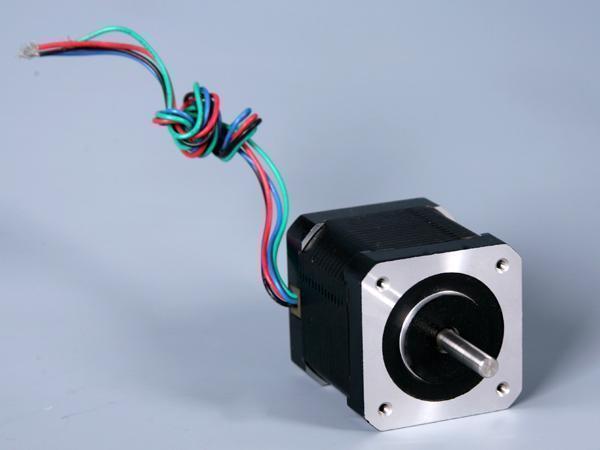

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 42mm
Eigenschaften
Hohe Auflösung, hochpräzise Positionierung, geringe Vibrationen, hohen Drehmoment
Anwendung
Werbebranche: Laser, Markierungsmaschine
Automatisierungsindustrie: PCB, Halbleiter-Löten
Medizintechnik: Spritzenpumpe, Infusionspumpe, Zahnmedizinisches Gerät, Blutanalysator
Sicherheitsindustire: Videoüberwachung
Textilindustrie: Wickelmaschine, Flachstrickmaschine
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8°. |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max.(Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 28N (20mm von dem Flansch) |
| Max. Axialkraft | 10N |
| Modell | Nenns- pannung |
Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | |
| Einzel -Welle |
Doppel -Welle |
V | A | Ω | mH | Kg·cm | g·cm2 | kg | g·cm | mm | |
| FL42STH25 -0404A |
FL42STH25 -0404B |
9.6 | 0.4 | 24 | 36 | 1.7 | 4 | 20 | 0.15 | 75 | 25 |
| FL42STH33 -0956A |
FL42STH33 -0956B |
4 | 0.95 | 4.2 | 2.5 | 1.6 | 6 | 35 | 0.22 | 120 | 34 |
| FL42STH33 -0406A |
FL42STH33 -0406B |
9.6 | 0.4 | 24 | 15 | 1.6 | 6 | ||||
| FL42STH33 -0316A |
FL42STH33 -0316B |
12 | 0.31 | 38.5 | 21 | 1.6 | 6 | ||||
| FL42STH33 -1334A |
FL42STH33 -1334B |
2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | ||||
| FL42STH38 -1206A |
FL42STH38 -1206B |
4 | 1.2 | 3.3 | 3.2 | 2.6 | 6 | 54 | 0.28 | 150 | 40 |
| FL42STH38 -0806A |
FL42STH38 -0806B |
6 | 0.8 | 7.5 | 6.7 | 2.6 | 6 | ||||
| FL42STH38 -0406A |
FL42STH38 -0406B |
12 | 0.4 | 30 | 30 | 2.6 | 6 | ||||
| FL42STH38 -1684A |
FL42STH38 -1684B |
2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | ||||
| FL42STH47 -1206A |
FL42STH47 -1206B |
4 | 1.2 | 3.3 | 2.8 | 3.17 | 6 | 68 | 0.35 | 200 | 48 |
| FL42STH47 -0806A |
FL42STH47 -0806B |
6 | 0.8 | 7.5 | 6.3 | 3.17 | 6 | ||||
| FL42STH47 -0406A |
FL42STH47 -0406B |
12 | 0.4 | 30 | 25 | 3.17 | 6 | ||||
| FL42STH47 -1684A |
FL42STH47 -1684B |
2.8 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | ||||
| FL42STH60 -1206A |
FL42STH60 -1206B |
7.2 | 1.2 | 6 | 7 | 6.5 | 6 | 102 | 0.5 | 280 | 60 |
