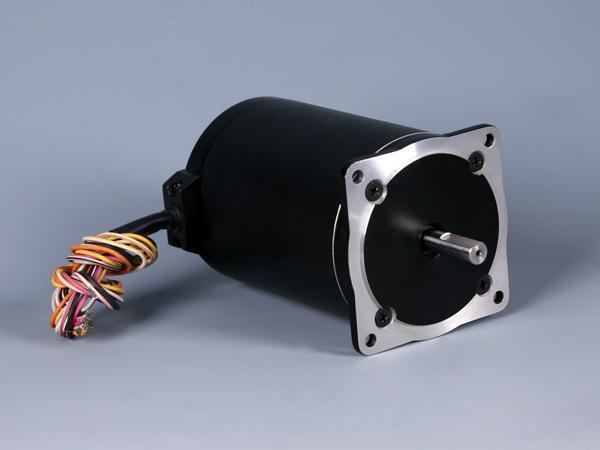

Runder 2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 86mm
Eigenschaften
Hohe Präzision, hohes Drehmoment, geringe Trägheit, geringen Lärm
Anwendung
Werbebranche: Graviermaschine, Druckmaschine
Textilindustrie: Flachstrickmaschine, Rundstrickmaschine, CNC Jacquardmaschine für Strumpf
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃Max.( Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 820V AC, 1s, 3mA |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 220N (20mm von dem Flansch) |
| Max. Axialkraft | 60N |
| Modell | Nennspannung | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge |
| V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | ||
| FL86ST67-2808AH | 3.64 | 2.8 | 1.3 | 5.1 | 28 | 8 | 660 | 1.6 | 1.2 | 67 |
| FL86ST94-2808AH | 4.76 | 2.8 | 1.7 | 7.7 | 48 | 8 | 1200 | 2.4 | 1.8 | 94 |
| FL86ST125-3508AH | 4.97 | 3.5 | 1.42 | 7.9 | 76 | 8 | 1800 | 3.6 | 2.3 | 125 |
Zugehörige Namen
Elektromechanischer Schrittmotor | Hybrid-Induktionsmotor
