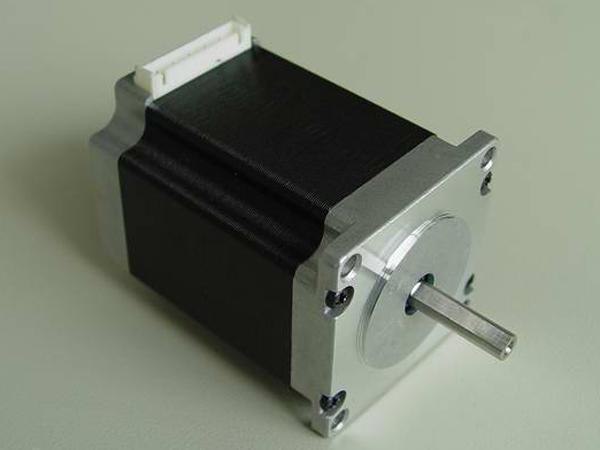

2-phasiger Hybrid-Schrittmotor mit dem Schrittwinkel von 1.8 Grad und der Abmessung von 57mm
Eigenschaften
Große Beschleunigung, geringe Trägheit, hohe Präzise
Anwendung
Medizintechnik: biochemischer Analysator, Blutzellen Analysator
Textilindustrie: Flachstrickmaschine, Rundstrickmaschine, Spuler
Werbebranche: Laser, Graviermaschine, Markierungsmaschine, Tintenstrahldrucker
Automatisierungsindustrie: Halbleiter-Prüfgeräte, Wickelmaschine, Schälmaschine
Industrie der Wasseraufbereitung: Schraubpumpe
Bankausrüstung: ATM
Sonstiges: Metro Ticket System, usw.
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 75N (20mm von dem Flansch) |
| Max. Axialkraft | 15N |
| Modell | Nennspannung | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | |
| Einzel -Welle |
Doppel -Welle |
V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | |
| FL57ST41 -1106A |
FL57ST41 -1106B |
4 | 1.1 | 3.6 | 3.6 | 2.88 | 6 | 57 | 0.54 | 0.18 | 41 |
| FL57ST41 -0406A |
FL57ST41 -0406B |
12 | 0.4 | 30 | 30 | 2.88 | 6 | ||||
| FL57ST41 -1564A |
FL57ST41 -1564B |
2.8 | 1.56 | 1.8 | 3.6 | 4.0 | 4 | ||||
| FL57ST51 -0856A |
FL57ST51 -0856B |
6 | 0.85 | 7.1 | 9 | 4.97 | 6 | 110 | 0.60 | 0.35 | 51 |
| FL57ST51 -0426A |
FL57ST51 -0426B |
12 | 0.42 | 29 | 36 | 4.97 | 6 | ||||
| FL57ST51 -2804A |
FL57ST51 -2804B |
2.38 | 2.8 | 0.85 | 2.1 | 6.9 | 4 | ||||
| FL57ST56 -1206A |
FL57ST56 -1206B |
6 | 1.2 | 5 | 8 | 6.05 | 6 | 135 | 0.65 | 0.42 | 56 |
| FL57ST56 -0606A |
FL57ST56 -0606B |
12 | 0.6 | 20 | 32 | 6.05 | 6 | ||||
| FL57ST56 -2554A |
FL57ST56 -2554B |
2.8 | 2.55 | 1.1 | 3.6 | 8.4 | 4 | ||||
| FL57ST76 -1506A |
FL57ST76 -1506B |
5.4 | 1.5 | 3.6 | 6 | 9 | 6 | 200 | 0.95 | 0.72 | 76 |
| FL57ST76 -0686A |
FL57ST76 -0686B |
12 | 0.68 | 17.7 | 30 | 9 | 6 | ||||
| FL57ST76 -3304A |
FL57ST76 -3304B |
2.7 | 3.3 | 0.85 | 3 | 12.5 | 4 | ||||
