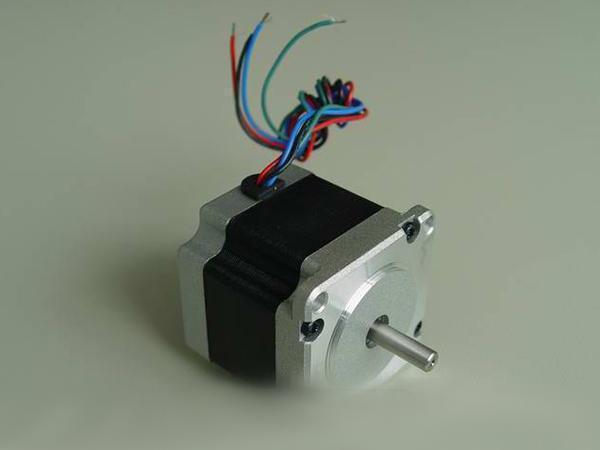

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 0.9 Grad und der Abmessung von 57mm
Eigenschaften
Hohe Präzision, Laufruhe, geringes Rauschen
Anwendunge
Bankausrüstung: ATM
Industrie der Wasseraufbereitung: Schraubenspindelpumpe
Medizintechnik: Biochemischen Analysator, Blutzellen Analysator
Textilindustrie: Flachstrickmaschine, Rundstrickmaschine, Spuler
Werbebranche: Laser, Graviermaschine, Markierungsmaschine
Automatisierungsindustrie: Halbleiter-Prüfgeräte, Wickelmaschine, Schälmaschine
Sonstiges: U-Bahn Ticket System, usw.
| Artikel | Spezifikationen |
| Schrittwinkel | 0.9° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500VDC |
| Spannungsfestigkeit | 500VAC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 75N (20mm von dem Flansch) |
| Max. Axialkraft | 15N |
| Modell | Nenns- pannung |
Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | |
| Einzel -Welle |
Doppel -Welle |
V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | |
| FL57STH41 -1006MA |
FL57STH41 -1006MB |
5.7 | 1 | 5.7 | 8 | 3.9 | 6 | 120 | 0.45 | 0.21 | 41 |
| FL57STH41 -2006MA |
FL57STH41 -2006MB |
2.8 | 2 | 1.4 | 2.2 | 3.9 | 6 | ||||
| FL57STH41 -3006MA |
FL57STH41 -3006MB |
1.9 | 3 | 0.63 | 1 | 3.9 | 6 | ||||
| FL57STH41 -2804MA |
FL57STH41 -2804MB |
2 | 2.8 | 0.7 | 2.2 | 5.5 | 4 | ||||
| FL57STH56 -1006MA |
FL57STH56 -1006MB |
7.4 | 1 | 7.4 | 17.5 | 9 | 6 | 300 | 0.7 | 0.4 | 56 |
| FL57STH56 -2006MA |
FL57STH56 -2006MB |
3.6 | 2 | 1.8 | 4.5 | 9 | 6 | ||||
| FL57STH56 -3006MA |
FL57STH56 -3006MB |
2.3 | 3 | 0.75 | 1.9 | 9 | 6 | ||||
| FL57STH56 -2804MA |
FL57STH56 -2804MB |
2.5 | 2.8 | 0.9 | 4.5 | 12 | 4 | ||||
| FL57STH76 -1006MA |
FL57STH76 -1006MB |
8.6 | 1 | 8.6 | 23 | 13.5 | 6 | 480 | 1 | 0.68 | 76 |
| FL57STH76 -2006MA |
FL57STH76 -2006MB |
4.5 | 2 | 2.25 | 5.6 | 13.5 | 6 | ||||
| FL57STH76 -3006MA |
FL57STH76 -3006MB |
3 | 3 | 1 | 2.6 | 13.5 | 6 | ||||
| FL57STH76 -2804MA |
FL57STH76 -2804MB |
3.2 | 2.8 | 1.13 | 5.6 | ||||||
