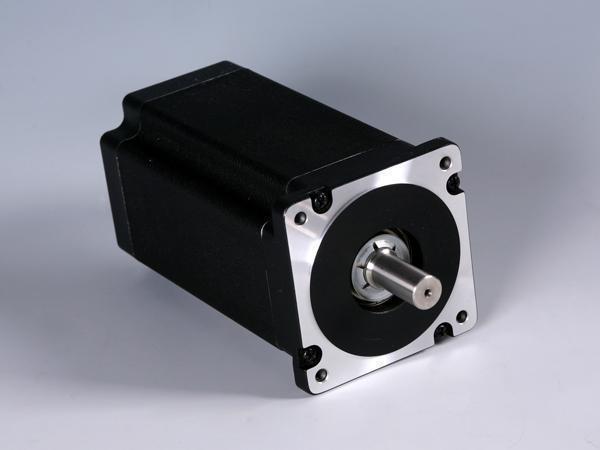

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 86mm
Eigenschaften
Großes Drehmoment, hohe Präzision, geringen Lärm
Anwendung
Industrie der neuen Energie: Solaranlage
Hausgeräte-Industrie: Kaffeemaschine
Kommunikationsindustrie: Nachführungseinrichtung
Industrie des wissenschaftlichen Instruments: Ultraschall-Einrichtungen
Medizintechnik: Druckmaschine für pharmazeutische Ampulle
Textilindustrie: Flachstrickmaschine, industrielle Nähmaschine
Werbebranche: Graviermaschine, Laser, Verpackungsmaschine, Biegemaschine
Automatisierungsindustrie: CNC-Werkzeugmaschine, Wickelmaschine, Abisoliermaschine, Schneidemaschine für Diamant, Metallkreissägemaschine
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min. ,500V DC |
| Spannungsfestigkeit | 820V AC, 1s, 3mA |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 220N (20mm von dem Flansch) |
| Max. Axialkraft | 60N |
| Modell Nr. | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehm- oment halten (Bipolar) |
Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Durchmesser der Abtriebswelle | Länge | |
| Einzel -Welle |
Doppel -Welle |
A | Ω | mH | Kg·cm | # | g·cm2 | kg | kg·cm | mm | mm |
| FL86STH65 -5904A |
FL86STH65 -5904B |
5.9 | 0.29 | 1.7 | 33 | 4 | 1000 | 1.7 | 0.8 | 12 | 65 |
| FL86STH65 -2808A |
FL86STH65 -2808B |
2.8 | 1.3 | 3.9 | 33 | 8 | |||||
| FL86STH80 -5504A |
FL86STH80 -5504B |
5.5 | 0.42 | 3.5 | 45 | 4 | 1400 | 2.3 | 1.2 | 12.7 | 80 |
| FL86STH80 -4208A |
FL86STH80 -4208B |
4.2 | 0.8 | 3.5 | 45 | 8 | |||||
| FL86STH118 -6004A |
FL86STH118 -6004B |
6 | 0.5 | 6.0 | 85 | 4 | 2700 | 3.8 | 2.4 | 12.7 | 118 |
| FL86STH118 -4208A |
FL86STH118 -4208B |
4.2 | 1.2 | 6.5 | 85 | 8 | |||||
| FL86STH156 -6204A |
FL86STH156 -6204B |
6.2 | 0.72 | 9 | 122 | 4 | 4000 | 5.3 | 3.6 | 15.875 | 156 |
| FL86STH156 -4208A |
FL86STH156 -4208B |
4.2 | 1.46 | 8.68 | 122 | 8 | |||||
