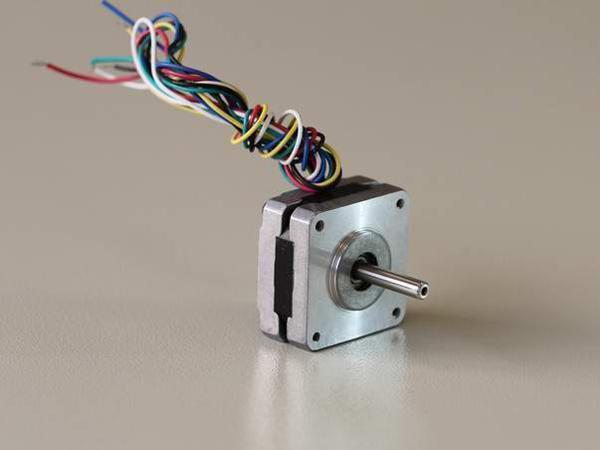

2-phasiger Hybrid-Schrittmotor mit dem Schrittwinkel von 1.8 Grad und der Abmessung von 39mm
Eigenschaften
Hohe Präzision, geringe Trägheit, hohe Stabilität
Anwendung
Textil: Spuler
Medizintechnik: Humoralanalysator
Werbebranche: Warnleuchte
Industrie des wissenschaftlichen Instruments: Spektrometer, Chromatograph
Sicherheitsindustrie: Videoüberwachungsanlage
Sonstige: Steuerventil, usw.
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max.( Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 28N (20mm von dem Flansch) |
| Max. Axialkraft | 10N |
| Modell | Nenns- pannung |
Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | |
| Einzel- Welle |
Doppel-Welle | V | A | Ω | mH | g·cm | g·cm2 | kg | g·cm | mm | |
| FL39ST20 -0404A |
FL39ST20 -0404B |
2.64 | 0.4 | 6.6 | 7.5 | 650 | 4 | 11 | 0.12 | 50 | 20 |
| FL39ST20 -0506A |
FL39ST20 -0506B |
6.5 | 0.5 | 13 | 7.5 | 800 | 6 | ||||
| FL39ST34 -0404A |
FL39ST34 -0404B |
12 | 0.4 | 30 | 32 | 2100 | 4 | 20 | 0.18 | 120 | 34 |
| FL39ST34 -0306A |
FL39ST34 -0306B |
12 | 0.3 | 40 | 20 | 1300 | 6 | ||||
| FL39ST38 -0504A |
FL39ST38 -0504B |
12 | 0.5 | 24 | 45 | 2900 | 4 | 24 | 0.2 | 180 | 38 |
| FL39ST38 -0806A |
FL39ST38 -0806B |
6 | 0.8 | 7.5 | 6 | 2000 | 6 | ||||
| FL39ST44 -0304A |
FL39ST44 -0304B |
12 | 0.3 | 40 | 100 | 2800 | 4 | 40 | 0.25 | 250 | 44 |
Zugehörige Namen
Elektromechanischer Schrittmotor | Hybrid-Induktionsmotor
