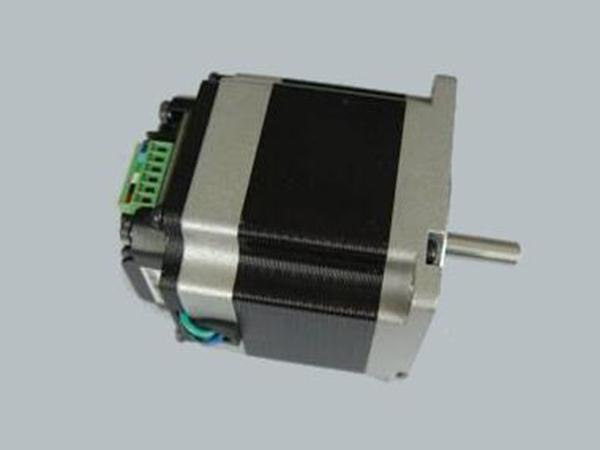

2-phasiger integrierter Schrittmotor mit dem Schrittwinkel von 1.8 Grad und der Abmessung von 57mm
Durch die Annahme des integrierten Treibers, hat der 2-phasige Schrittmotor starke Fahrtüchtigkeit. Er ist klein, und kann direkt Online kontrolliert und programmiert werden. Darüber hinaus ist das Produkt von CE, RoHS und TS16949 genehmigt.
Anwendung
Textilindustrie: Rundstrickmaschine, Spuler
Medizintechnik: biochemischer Analysator, Blutzellen Analysator
Automatisierungsindustrie: Halbleiter-Prüfgeräte, Wickelmaschine, Schälmaschine
Werbebranche: Laser, Graviermaschine, Markierungsmaschine, Tintenstrahldrucker
Industrie der Wasseraufbreitung: Schraubpumpe
Bankausrüstung: ATM
Sonstiges: Metro Ticket System, usw.
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% (20℃) |
| Genauigkeit der Induktivität | ±20% (1KHz) |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 75N (20mm von dem Flansch) |
| Max. Axialkraft | 15N |
| Drehung | CW(Siehe aus dem vorderen Flansch) |
| Modell | Nennspannung | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge |
| Einzel-Welle | V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | |
| FL57STH51-2804A-IE4 | 2.3 | 2.8 | 0.83 | 2.3 | 10.1 | 4 | 275 | 0.65 | 0.36 | 51 |
| FL57STH56-2804A-IE4 | 2.5 | 2.8 | 0.9 | 2.5 | 12.6 | 4 | 300 | 0.7 | 0.40 | 56 |
| FL57STH76-2804A-IE4 | 3.2 | 2.8 | 1.13 | 3.6 | 18.9 | 4 | 480 | 1.0 | 0.68 | 76 |
