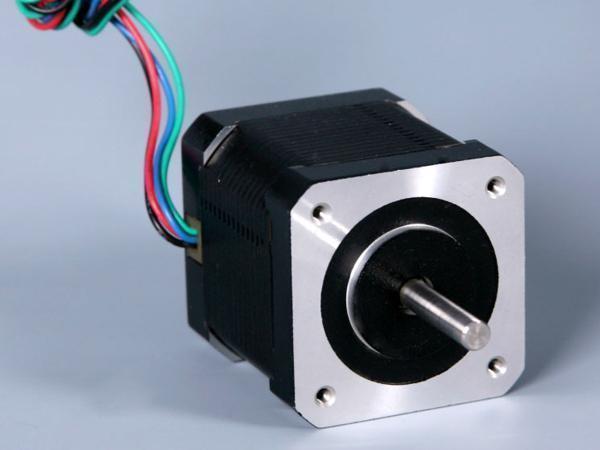

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 0.9 Grad und der Abmessung von 42mm
Eigenschaften
Großes Drehmoment, hohe Auflösung, hochpräzise Positionierung, geringe Vibrationen
Anwendung
Werbebranche: Markiermaschine
Medizintechnik: Biochemischer Analysator, Blutzellen Analysator
| Artikel | Spezifikationen |
| Schrittwinkel | 0.9° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max.( Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min.,500VDC |
| Spannungsfestigkeit | 500VAC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 28N (20mm von dem Flansch) |
| Max. Axialkraft | 10N |
| Modell | Nenns- pannung |
Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | |
| Einzel -Welle |
Doppel -Welle |
V | A | Ω | mH | kg·cm | g·cm2 | kg | g·cm | mm | |
| FL42STH33 -0956MA |
FL42STH33 -0956MB |
4 | 0.95 | 4.2 | 4 | 1.58 | 6 | 35 | 0.22 | 200 | 33 |
| FL42STH33 -0606MA |
FL42STH33 -0606MB |
6 | 0.6 | 10 | 9.5 | 1.58 | 6 | ||||
| FL42STH33 -0316MA |
FL42STH33 -0316MB |
12 | 0.31 | 38.5 | 33 | 1.58 | 6 | ||||
| FL42STH33 -1334MA |
FL42STH33 -1334MB |
2.8 | 1.33 | 2.1 | 4.2 | 2.2 | 4 | ||||
| FL42STH38 -1206MA |
FL42STH38 -1206MB |
4 | 1.2 | 3.3 | 3.4 | 2.59 | 6 | 54 | 0.28 | 220 | 40 |
| FL42STH38 -0806MA |
FL42STH38 -0806MB |
6 | 0.8 | 7.5 | 6.7 | 2.59 | 6 | ||||
| FL42STH38 -0406MA |
FL42STH38 -0406MB |
12 | 0.4 | 30 | 30 | 2.59 | 6 | ||||
| FL42STH38 -1684MA |
FL42STH38 -1684MB |
2.8 | 1.68 | 1.65 | 3.2 | 3.3 | 4 | ||||
| FL42STH47 -1206MA |
FL42STH47 -1206MB |
4 | 1.2 | 3.3 | 4 | 3.17 | 6 | 68 | 0.35 | 250 | 48 |
| FL42STH47 -0806MA |
FL42STH47 -0806MB |
6 | 0.8 | 7.5 | 10 | 3.17 | 6 | ||||
| FL42STH47 -0406MA |
FL42STH47 -0406MB |
12 | 0.4 | 30 | 38 | 3.17 | 6 | ||||
| FL42STH47 -1684MA |
FL42STH47 -1684MB |
2.8 | 1.68 | 1.65 | 4.1 | 4.4 | 4 | ||||
