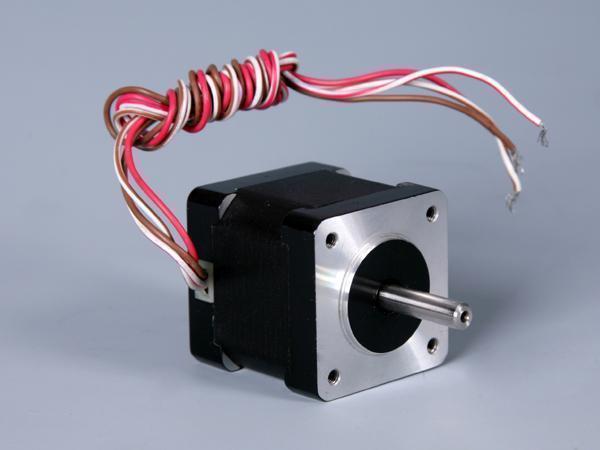

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 35mm
FEigenschaften
Kleine Abmessung, hohe Präzision, hohe Stabilität
Anwendung
Medizintechnik: Körperfluidanalysator, Herz-Diagnosesysteme, Infusionspumpe, Nahrungsergänzungspumpe, biochemischen Analysator, Blutkörperchen-Analysator, usw.
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 28N (20mm von dem Flansch) |
| Max. Axialkraft | 10N |
| Drehung | CW(Siehe aus dem vorderen Flansch) |
| Modell | Nennspannung | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Länge | |
| Einzel-Welle | Doppel-Welle | V | A | Ω | mH | g·cm | g·cm2 | kg | mm | |
| FL35ST26-0284A | FL35ST26-0284B | 7.4 | 0.28 | 26 | 27 | 700 | 4 | 10 | 0.13 | 26 |
| FL35ST28-0504A | FL35ST28-0504B | 10 | 0.5 | 20 | 14 | 1000 | 4 | 11 | 0.14 | 28 |
| FL35ST36-1004A | FL35ST36-1004B | 2.7 | 1.0 | 2.7 | 4.3 | 1400 | 4 | 14 | 0.18 | 36 |
Zugehörige Namen
Elektromechanischer Schrittmotor | Hybrid-Induktionsmotor
