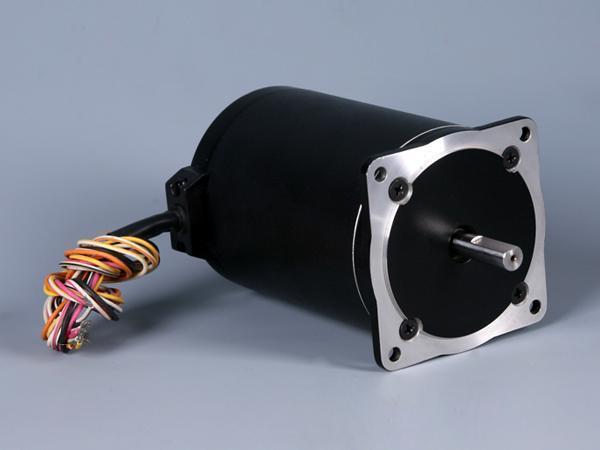

Runder 2-phasiger Hybrid-Schrittmotor mit dem Schrittwinkel von 1.8 Grad und der Abmessung von 86mm
Eigenschaften
Großes Drehmoment, hohe Präzision, geringe Trägheit, geringen Lärm
Anwendung
Werbebranche: Graviermaschine, Druckmaschine
Textilindustrie: Flachstrickmaschine, Rundstrickmaschine, CNC Jacquardmaschine für Strumpf
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500VDC |
| Spannungsfestigkeit | 820V AC, 1s, 3mA |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 220N (20mm von dem Flansch) |
| Max. Axialkraft | 60N |
| Modell Nr. | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten (Bipolar) | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | |
| Einzel-Welle | Doppel-Welle | A | Ω | mH | Kg·cm | # | g·cm2 | kg | kg·cm | mm |
| FL86ST62-4506A | FL86ST62-4506B | 4.5 | 0.4 | 1.4 | 13 | 6 | 560 | 1.5 | 0.8 | 62 |
| FL86ST62-1256A | FL86ST62-1256B | 1.25 | 4.4 | 14 | 13 | 6 | ||||
| FL86ST62-1406A | FL86ST62-1406B | 14 | 20 | 60 | 13 | 6 | ||||
| FL86STH62-5904A | FL86ST62-5904B | 5.9 | 0.23 | 1.5 | 18 | 4 | ||||
| FL86ST94-4006A | FL86ST94-4006B | 4.0 | 0.75 | 4.5 | 26 | 6 | 1100 | 2.6 | 2.4 | 94 |
| FL86ST94-2006A | FL86ST94-2006B | 2.0 | 3.0 | 13 | 26 | 6 | ||||
| FL86ST94-1006A | FL86ST94-1006B | 1 | 12 | 72 | 26 | 6 | ||||
| FL86ST94-5604A | FL86ST94-5604B | 5.6 | 0.38 | 3.9 | 35 | 4 | ||||
| FL86ST134-6706A | FL86ST134-6706B | 6.7 | 0.45 | 2 | 36 | 6 | 1800 | 3.6 | 3.6 | 134 |
| FL86ST134-4006A | FL86ST134-4006B | 4.0 | 1.25 | 6.6 | 36 | 6 | ||||
| FL86ST134-1806A | FL86ST134-1806B | 1.8 | 6.5 | 41 | 36 | 6 | ||||
| FL86ST134-5604A | FL86ST134-5604B | 5.6 | 0.63 | 6.6 | 50 | 4 | ||||
