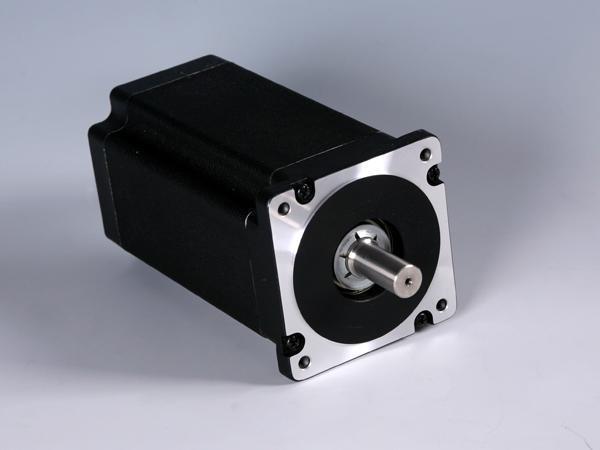

3-phasiger Hybrid-Schrittmotor mit der Abmessung von 86mm
Eigenschaften
Großes Drehmoment, hohe Präzision, gute Leistung bei hoher Geschwindigkeit
Anwendung
Hausgeräte-Industrie: Kaffeemaschine
Textilindustrie: Flachstrickmaschine, industrielle Nähmaschine
Medizintechnik: Druckmaschine für Pharmazeutische Ampulle
Automatisierungsindustrie: CNC-Werkzeugmaschine, Wickelmaschine, Abisoliermaschine, Schneidemaschine für Diamant, Metallkreissägemaschine
Werbebranche: Graviermaschine, Laser, Verpackungsmaschine, Biegemaschine
Kommunikationsindustrie: Nachführungsanlage
Industrie des wissenschaftlichen Instruments: Ultraschall-Geräte
Industrie der neuen Energie: Solaranlagen
| Artikel | Spezifikationen |
| Schrittwinkel | 1.2° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10%(20℃) |
| Genauigkeit der Induktivität | ±20%(1KHz) |
| Temperaturanstieg | 80℃ Max. (Nennstrom) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩMin. ,500V DC |
| Spannungsfestigkeit | 1200VAC, 1s, 3mA |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 220N (20mm von dem Flansch) |
| Max. Axialkraft | 60N |
| Isolationsklasse | F |
| Modell Nr. | Spannung pro Phase | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Rastmoment | Trägheit des Rotors | Gewicht | Länge |
| Einheit | VDC | A | Ω | mH | N·m | N·m | g·cm2 | kg | mm |
| FL863P67-01AW | 325 | 1.75 | 4.25 | 11 | 2.0 | 2 | 1120 | 1.65 | 67 |
| FL863P97-01AW | 325 | 2 | 5.8 | 23 | 4.52 | 4 | 2200 | 2.7 | 97 |
| FL863P97-02AW | 40 | 5.8 | 0.97 | 3.2 | 4.52 | 4 | |||
| FL863P127-01AW | 325 | 2.25 | 9 | 41 | 6.78 | 6 | 3300 | 3.8 | 127 |
| FL863P127-02AW | 40 | 5.2 | 1.8 | 8 | 6.78 | 6 |
