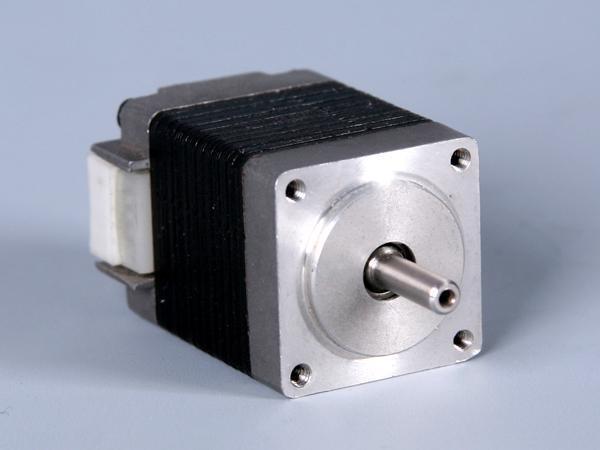

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 20mm
Eigenschaften
Kleine Abmessung, hohe Laufruhe, geringe Trägheit
Anwendung
Industrie des wissenschaftlichen Instruments: Optisches Instrument
Medizinische Industrie: Scanner
Kommunikationsindustrie: Mobile Satelliten-TV
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃ ~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 20N |
| Max. Axialkraft | 2N |
| Modell Nr. | Nennspannung | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Länge |
| Einzel-Welle | V | A | Ω | mH | g·cm | kg·m2 | kg | mm | |
| FL20STH30-0604A | 3.9 | 0.6 | 6.5 | 1.7 | 180 | 4 | 2.0×10-7 | 0.06 | 30 |
| FL20STH33-0604A | 3.9 | 0.6 | 6.5 | 1.7 | 180 | 4 | 2.0×10-7 | 0.06 | 33 |
| FL20STH42-0804A | 4.32 | 0.8 | 5.4 | 1.5 | 300 | 4 | 3.6×10-7 | 0.08 | 42 |
