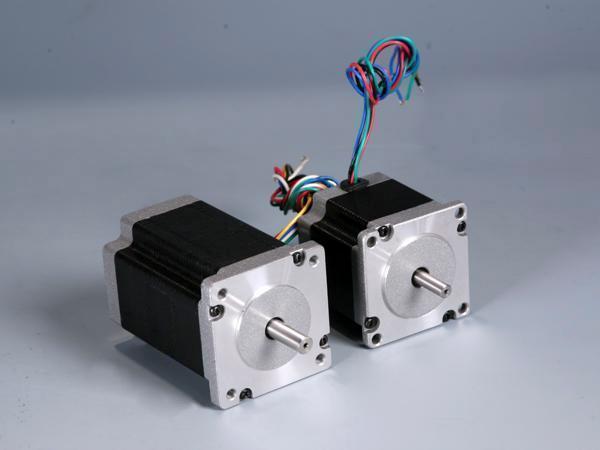

2-phasiger Hybrid-Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 60mm
Eigenschaften
Großes Drehmoment, hohe Präzision, gute Leistung bei niedriger Geschwindigkeit
Anwendung
Automatisierungsindustrie: CNC-Werkzeugmaschine, Abisoliermaschine, Farbmischer
Werbebranche: Graviermaschine, Laser, Verpackungsmaschine
Industrie der neuen Energie: Sonnen-Nachführeinrichtung
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max.(Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 75N (20mm von dem Flansch) |
| Max. Axialkraft | 15N |
| Modell | Nenns- pannung |
Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehm- oment halten |
Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge | ||
| Einzel- Welle |
Doppel -Welle |
V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | ||
| FL60STH45 -2008AF |
FL60STH45 -2008BF |
Unipolar | 3 | 2 | 1.5 | 2 | 7.8 | 8 | 275 | 0.6 | 0.5 | 47 |
| parallel | 2.1 | 2.8 | 0.75 | 2 | 11 | |||||||
| serie | 4.2 | 1.4 | 3.0 | 8 | 11 | |||||||
| FL60STH56 -2008AF |
FL60STH56 -2008BF |
Unipolar | 3.6 | 2 | 1.8 | 3.6 | 11.7 | 8 | 400 | 0.77 | 0.7 | 56 |
| parallel | 2.52 | 2.8 | 0.9 | 3.6 | 16.5 | |||||||
| serie | 5.04 | 1.4 | 3.6 | 14.4 | 16.5 | |||||||
| FL60STH65 -2008AF |
FL60STH65 -2008BF |
Unipolar | 4.8 | 2 | 2.4 | 4.6 | 15 | 8 | 570 | 1.2 | 0.9 | 67 |
| parallel | 3.36 | 2.8 | 1.2 | 4.6 | 21 | |||||||
| serie | 6.72 | 1.4 | 4.8 | 18.4 | 21 | |||||||
| FL60STH86 -2008AF |
FL60STH86 -2008BF |
Unipolar | 6 | 2 | 3 | 6.8 | 22 | 8 | 840 | 1.4 | 1.0 | 88 |
| parallel | 4.17 | 2.8 | 1.5 | 6.8 | 31 | |||||||
| serie | 8.4 | 1.4 | 6 | 27.2 | 31 | |||||||
