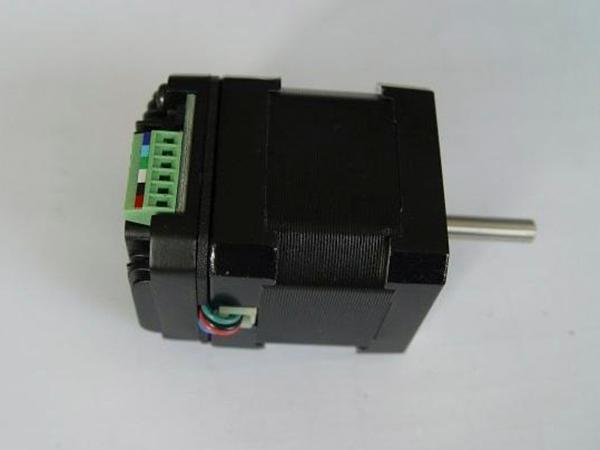

2-phasiger integrierter Schrittmotor mit dem hohen Drehmoment, dem Schrittwinkel von 1.8 Grad und der Abmessung von 42mm
Eigenschaften
Der 2-phasige Schrittmotor nimmt einen integrierten Treiber, der über kleines Volumen und starke treibende Kapazität verfügt. Der Treiber kann getrennt arbeiten.
Anwendung
Sicherheitindustrie: Videoüberwachungsanlage
Werbebranche: Laser, Markierungsmaschine
Textilindustrie: Wickelmaschine, Flachstrickmaschine
Automatisierungsindustrie: PCB, Halbleiter-Löten
Medizintechnik: Spritzenpumpe, Infusionspumpe, Zahnmedizinische Geräte, Blutanalysator
| Artikel | Spezifikationen |
| Schrittwinkel | 1.8° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% (20℃) |
| Genauigkeit der Induktivität | ±20% (1kHz) |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2-Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min.,500VDC |
| Spannungsfestigkeit | 500VAC für eine Minute |
| Radialspiel | 0.02 Max. (450 g-Last) |
| Axialspiel | 0.08 Max. (450 g-Last) |
| Max. Radialkraft | 28N (20mm von dem Flansch) |
| Max. Axialkraft | 10N |
| Modell | Nennspannung | Strom pro Phase | Widerstand pro Phase | Induktivität pro Phase | Drehmoment halten | Anzahl der Leitungen | Trägheit des Rotors | Gewicht | Rastmoment | Länge |
| Einzel-Welle | V | A | Ω | mH | kg·cm | g·cm2 | kg | g·cm | mm | |
| FL42STH33-1334A-IE2 | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 | 120 | 33.5 |
| FL42STH38-1684A-IE4 | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 54 | 0.28 | 150 | 39.5 |
| FL42STH47-1684A-IE4 | 2.8 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 68 | 0.35 | 200 | 47.5 |
Zugehörige Namen
Elektromechanischer Schrittmotor | Integrierter Induktionsmotor
