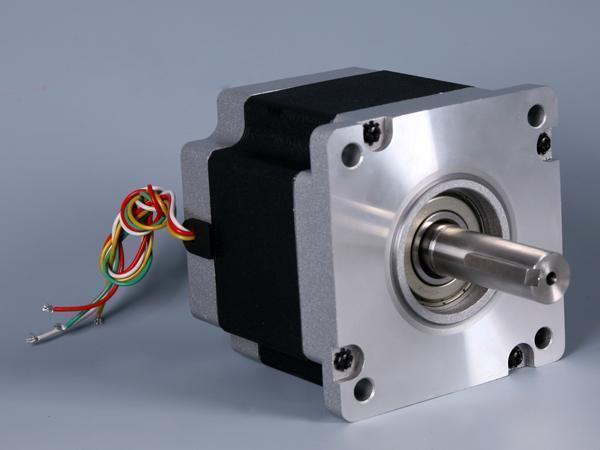

3-phasiger Hybrid-Schrittmotor mit der Abmessung von 110mm
Eigenschaften
Hohes Drehmoment, hohe Präzision, gute Leistung bei hoher Geschwindigkeit
Anwendung
Textilindustrie: Druckmaschine mit drehendem Bildschirm
Medizintechnik: Druckmaschine für phamazeutische Ampulle, automatische Umreifungsmaschine
Werbebranche: Graviermaschine, Laser
Fahrzeug-Industrie: Elektrofahrzeuge
Hausgeräte-Industrie: Kaffeemaschine
| Parameter | Wert |
| Schrittwinkel | 1.2° |
| Genauigkeit des Schrittwinkels | ±5% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ±10% |
| Genauigkeit der Induktivität | ±20% |
| Temperaturanstieg | 80℃ Max.( Nennstrom, 2 Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 1800V AC, 1s, 5mA |
| Radialspiel | 0.02 Max. (450g-Last) |
| Axialspiel | 0.08 Max. (450g-Last) |
| Max. Radialkraft | 220N (20mm von dem Flansch) |
| Max. Axialkraft | 60N |
| Modell Nr. | Max. Anfangsgeschwindigkeit | Nennspannung | Strom pro Phase | Drehmoment halten | Nenndrehmoment | Trägheit des Rotors | Gewicht | Länge |
| Rpm/s | V DC | A | N·m | N·m | g·cm2 | Kg | mm | |
| FL1103P170-01 | 4.7 | 325 | 4.1 | 13.92 | 12 | 10500 | 8 | 173 |
Zugehörige Namen
Elektromechanischer Schrittmotor | 3-phasiger Hybrid-Induktionsmotor
