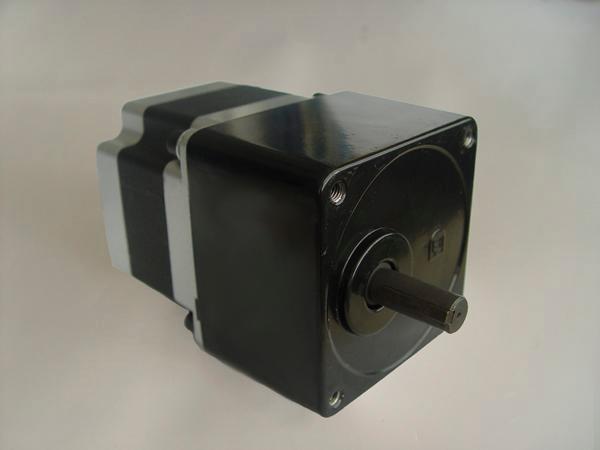

86mm Hybrid-Schrittmotor mit dem 90mm Stirnradgetriebe
Eigenschaften
Niedrige Drehzahl, großes Drehmoment, geringes Rauschen
Anwendung
Textilindustrie: Flachstrickmaschine, industrielle Nähmaschine
Medizintechnik: Druckmaschine für Pharmzeutische Ampulle
Werbebranche: Laser, Graviermaschine
Industrie der neuen Energie: Nachführungseinrichtung, Solaranlagen
Hausgeräte-Industrie: Kaffeemaschine
Automatisierungsindustrie: CNC-Werkzeugmaschine, Ultraschall-Geräte, Wickelmaschine, Schälmaschine
| erhältnis | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 |
| Gewicht | 1.3kg | 1.5kg | ||||||||||||||||||
| Anzahl des Räderwerks | 2 | 3 | 4 | |||||||||||||||||
| Nenndrehmoment | 30N·m | |||||||||||||||||||
| Ultimatives Drehmoment | 45N·m | |||||||||||||||||||
| Effizienz | 81% | 73% | 66% | |||||||||||||||||
| Druchschnittliches Leerlauf-Getriebespiel | 4 Grad | 3.5 Grad | 2.5 Grad | |||||||||||||||||
| erhältnis | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | |
| FL86STH65-90JB | Drehmoment (N·m) (bei 1333pps vollem Schritt) | 3.6 | 6 | 7.2 | 9.1 | 10.9 | 12.1 | 15.1 | 18.2 | 19.7 | 21.9 | 27.3 | 32.8 | 39.4 | 39.6 | --- | --- | --- | --- | --- | --- |
| Geschwindigkeit (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | 37 | 33 | --- | --- | --- | --- | --- | --- | |
| FL86STH80-90JB | Drehmoment (N·m) (bei 1333pps vollen Schritt) | 4.8 | 8.1 | 9.7 | 12.1 | 14.6 | 16.2 | 20.2 | 24.3 | 26.2 | 29.2 | 36.5 | 43.8 | --- | --- | --- | --- | --- | --- | --- | --- |
| Geschwindigkeit (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH118-90JB | Drehmoment (N·m) (bei 1333pps vollen Schritt) | 9.7 | 16.2 | 19.4 | 24.3 | 29.1 | 32.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Geschwindigkeit (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH156-90JB | Drehmoment (N·m) (bei 1333pps vollen Schritt) | 12.1 | 20.2 | 24.3 | 30.3 | 36.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Geschwindigkeit (pps) | 444 | 266 | 222 | 177 | 148 | 133 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | -- | |
