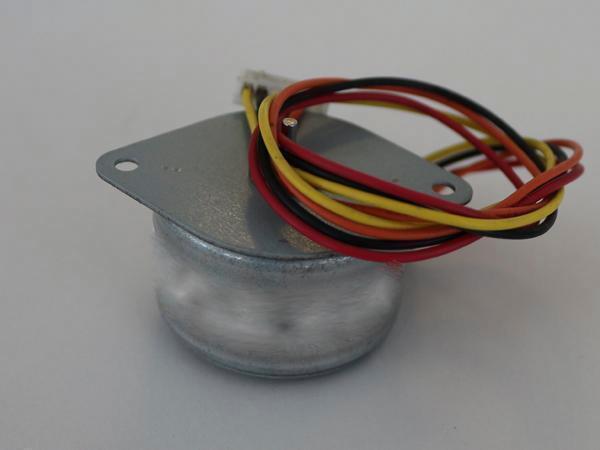

Permanentmagnet-Schrittmotor von den Serien PM15/20/25
Eigenschaften
Niedrige Kosten, schnelle Reaktion, hohe Effizienz und geringes Rauschen
| Artikel | Spezifikationen |
| Genauigkeit des Schrittwinkels | ±8 % (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ± 10% |
| Genauigkeit der Induktivität | ± 20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2 Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.06Max. (450 g-Last) |
| Axialspiel | 0.08Max. (450 g-Last) |
| Modell | Schrittwinkel (Grad.) | Anzahl der Phase | Spannung (V) | Strom pro Phase (A) | Widerstand pro Phase (Ω) | Drehmoment halten (g·cm) | Rastmoment (g·cm) | Trägheit des Rotors (g·cm2) | Draht Diagramm |
| PM1512-01 | 18 | 2 | 12 | 0.04 | 300 | 40 | 10 | <1 | A |
| PM1512-02 | 18 | 2 | 5 | 0.5 | 10 | 27 | 6 | c | |
| PM1512-03 | 18 | 2 | 12 | 0.065 | 190 | 40 | 10 | c | |
| PM2018-01 | 18 | 4 | 12 | 0.24 | 50 | 80 | 25 | B | |
| PM2018-02 | 18 | 2 | 5 | 0.5 | 10 | 60 | 20 | A | |
| PM2516-01 | 15 | 4 | 9 | 0.45 | 20 | 140 | 75 | B | |
| PM2516-02 | 15 | 4 | 12 | 0.4 | 30 | 130 | 75 | B | |
| PM2515-01 | 7.5 | 2 | 12 | 0.24 | 50 | 170 | 45 | A | |
| PM2515-02 | 7.5 | 4 | 12 | 0.25 | 50 | 160 | 35 | B | |
| PM2515-03 | 7.5 | 4 | 5 | 0.5 | 10 | 120 | 45 | B | |
| PM2515-04 | 7.5 | 2 | 5 | 0.5 | 10 | 110 | 40 | A |
