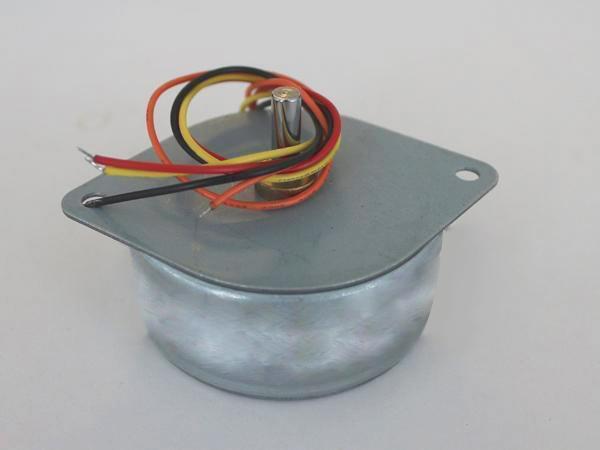

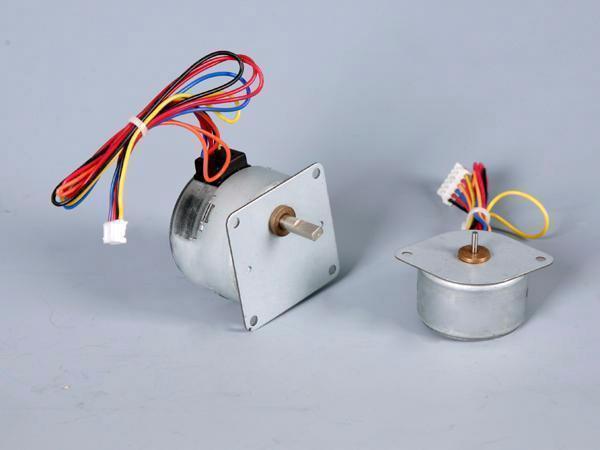

Permanentmagnet-Schrittmotor von den Serien PM35/42/49/57
Eigenschaften
Hohe Effizienz, schnelle Reaktion, geringes Rauschen und niedrige Kosten
| Artikel | Spezifikationen |
| Genauigkeit des Schrittwinkels | ±8 % (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ± 10% |
| Genauigkeit der Induktivität | ± 20% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2 Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 500V AC für eine Minute |
| Radialspiel | 0.06Max. (450 g-Last) |
| Axialspiel | 0.08Max. (450 g-Last) |
| Modell | Schrittwinkel (Grad) | Anzahl der Phase | Spannung (V) | Strom pro Phase (A) | Widerstand pro Phase (Ω) | Drehmoment halten (g·cm) | Rastmoment (g·cm) | Trägheit des Rotors (g·cm2) | Draht Diagramm |
| PM3522-01A | 15 | 2 | 5 | 0.46 | 11 | 335 | 125 | 7.5 | A |
| PM3522-02A | 15 | 4 | 5 | 0.46 | 11 | 300 | B | ||
| PM3522-01B | 7.5 | 4 | 5 | 0.862 | 5.8 | 550 | |||
| PM3522-02B | 7.5 | 2 | 5 | 0.5 | 10 | A | |||
| PM3522-03B | 7.5 | 2 | 12 | 0.2 | 608 | ||||
| PM3516-01 | 7.5 | 4 | 12 | 0.255 | 47 | 300 | 65 | B | |
| PM3516-02 | 7.5 | 2 | 5 | 0.42 | 12 | 350 | 75 | A | |
| PM4222-01A | 7.5 | 4 | 12 | 0.8 | 15 | 800 | 210 | 9.6 | B |
| PM4222-02A | 7.5 | 2 | 4.2 | 0.6 | 7 | 800 | 210 | A | |
| PM4222-01B | 7.5 | 2 | 12 | 0.13 | 95 | 550 | 100 | 7.5 | |
| PM4222-02B | 7.5 | 4 | 5 | 0.81 | 6.2 | 600 | 110 | B | |
| PM4217-01 | 7.5 | 4 | 12 | 0.24 | 50 | 600 | 90 | 9.6 | |
| PM4217-02 | 7.5 | 2 | 5 | 0.59 | 8.6 | 500 | 100 | A | |
| PM4930-01 | 7.5 | 2 | 5 | 0.9 | 5.5 | 1700 | 350 | <14.5 | |
| PM5725-01 | 7.5 | 4 | 12 | 0.6 | 21 | 1500 | 425 | <12.5 | B |
| PM5725-02 | 7.5 | 2 | 5.6 | 0.625 | 9 | 1200 | A |
