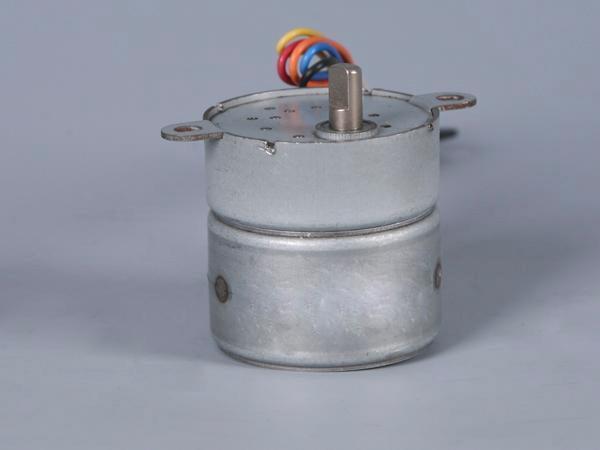

Getriebe-Schrittmotor von den Serien PMG25/35
Eigenschaften
Hohes Drehmoment, schnelle Reaktion, geringes Rauschen, geringe Kosten
Anwendung
Industrie des Haushaltgeräts: Klimaanlagen, Kühlschränke, intelligente Sanitärkeramik, automatische Türverriegelung
Industrie von der industriellen Steuerung: Monitor, elektronischer Zähler, Ventilsteuerung
Industrie der Büroautomatisierung: Dot-Matrix-Drucker, Fax, Scanner
Fahrzeug-Industrie: Gas, usw.
| Artikel | Wert |
| Genauigkeit des Schrittwinkels | ± 7% (voller Schritt, keine Last) |
| Genauigkeit des Widerstands | ± 10% |
| Temperaturanstieg | 80℃ Max. (Nennstrom, 2 Phase auf) |
| Umgebungstemperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Spannungsfestigkeit | 650V AC, 1s, 3mA |
| Modell | Schrittwinkel (Grad) | Anzahl der Phase | Nennspannung (V) | Strom pro Phase (A) | Widerstand pro Phase (Ω) | Drehmoment halten (g·cm) |
Rastmoment (g·cm) | Übersetzungsverhältnis | Diagramm des Drahts |
| PMG2505-01 | 7.5/5 | 2 | 2.6 | 0.52 | 5 | 450 | < 150 | 1:5 | A |
| PMG2505-02 | 15/5 | 2 | 3.5 | 0.365 | 9.6 | 500 | < 150 | 1:5 | |
| PMG2510-01 | 7.5/10 | 2 | 2.8 | 0.467 | 6 | 1400 | < 500 | 1:10 | |
| PMG2530-01 | 7.5/30 | 4 | 13.3 | 0.11 | 120 | 4000 | < 1400 | 1:30 | B |
| PMG3519-01 | 7.5/19 | 4 | 24 | 0.218 | 110 | 1200 | < 2280 | 1:19.25 | C |
| PMG3519-02 | 7.5/19 | 4 | 12 | 0.4 | 30 | 1000 | < 2600 | 1:19.25 | |
| PMG3508-01 | 7.5/8.4 | 4 | 12 | 0.4 | 30 | 4100 | < 500 | 1:8.4 | |
| PMG3530-01 | 7.5/30 | 4 | 12 | 0.4 | 30 | 15000 | < 1500 | 1:30 | |
| PMG3560-01 | 7.5/60 | 4 | 12 | 0.4 | 30 | 28000 | < 3000 | 1:60 | |
| PMG35120-01 | 7.5/120 | 12 | 0.4 | 30 | 50000 | < 6000 | 1:120 |
