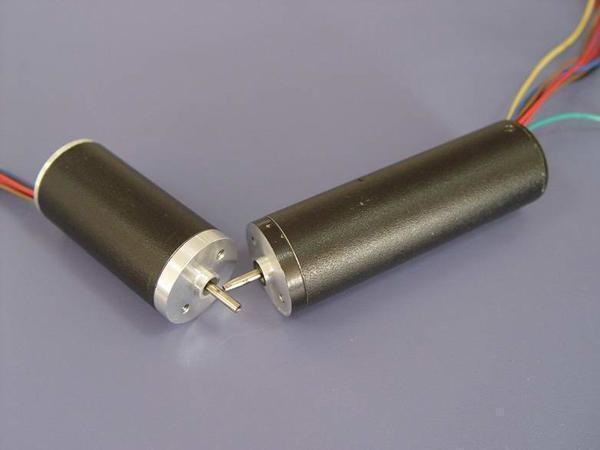

22mm runder bürstenloser Motor
Mit den Eigenschaften von geringer Größe, kompakter Struktur, stufenloser Drehzahlregelung und hohem Kosten/Leistungs-Verhältnis wird der runde bürstenlose Motor FL22RBL in der Werbebranche weit verbreitet. Zum Beispiel wird er für große Projektoren verwendet.
Spezifikationen| Wicklung Verbindungsmodus | Stern |
| Hall Verteilungswinkel | 120 Grad elektrischer Winkel |
| Wellenschlag | 0.025mm |
| Radialspiel | 0.02mm bei 450g |
| Axialspiel | 0.08mm bei 450g |
| Max. Radialkraft | 10N bei 10mm von dem Flansch |
| Max. Axialkraft | 2N |
| Isolationsklasse | Klasse B |
| Spannungsfestigkeit | 500V DC für eine Minute |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Modell | FL22RBL45 | FL22RBL68 |
| Anzahl der Pole | 8 | 8 |
| Anzahl der Phasen | 3 | 3 |
| Nennspannung V DC |
24 | 24 |
| Nenngeschwindigkeit RPM |
4600 | 3500 |
| Kontinuierlisches Stillstandsmoment mN·m |
9.6 | 26.4 |
| Nenndrehmoment mN·m |
8.0 | 22.0 |
| Nennleistung W |
3.8 | 8 |
| Max. Drehmoment mN·m |
21 | 50 |
| Spitzenstrom A |
1.1 | 1.5 |
| Phase zu Phase Widerstand Ω |
23 | 11.8 |
| Phase zu Phase Induktivität mH |
6.2 | 4.2 |
| Ständiges Drehmoment | 30.2 | 35.5 |
| Trägheit des Rotors g·cm2 |
0.66 | 1.32 |
| Länge mm |
45 | 68 |
| Masse Kg |
0.07 | 0.12 |
Zugehörige Namen
Bürstenloses elektrisches Gerät | Motor ohne Bürste
