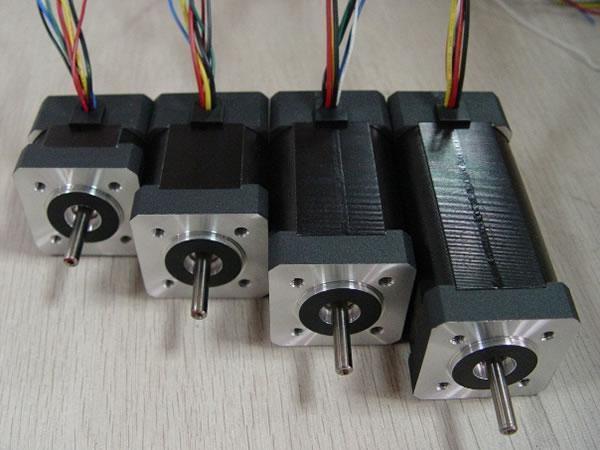

42mm Bürstenloser Motor mit dem gesintertem Magnet
Eigenschaften
NEMA 17 Standard, hohes Drehmoment und hoher Wirkungsgrad.
Anwendung
Fahrzeugindustrie: Autoluftfilter Industrielle Automatisierung: Elektronische Bauteile, automatische Türen Medizinische Industrie: Biochemie-Analysator, Zentrifuge
| Wicklung Verbindungsmodus | Stern |
| Hall Verteilungswinkel | 120 Grad electrischer Winkel |
| Wellenschlag | 0.025mm |
| Radialspiel | 0.02mm@450g |
| Axialspiel | 0.08mm@450g |
| Max. Radialkraft | 28N @ 20mm von dem Flansch |
| Max. Axialkraft | 10N |
| Insulationsklasse | Klasse B |
| Spannungsfestigkeit | 500VAC für eine Minute |
| Insulationswiderstand | 100MΩMinute., 500VDC |
| Modell | FL42BLB01 | FL42BLB02 | FL42BLB03 | FL42BLB04 |
| Anzahl der Pole | 6 | |||
| Anzahl der Phasen | 3 | |||
| Nennspannung VDC | 24 | |||
| Nenndrehzahl RPM | 3000 | |||
| Kontimuierliches Laufmoment N.m | 0.074 | 0.20 | 0.35 | 0.49 |
| Nenndrehmoment N.m | 0.064 | 0.17 | 0.3 | 0.43 |
| Nennleistung W | 20 | 53.5 | 94 | 135 |
| Max. Drehmoment N.m | 0.19 | 0.51 | 0.9 | 1.29 |
| Spitzenstrom A | 3.5 | 9 | 14.5 | 20.8 |
| Phase zu Phase Widerstand ohms | 3.6 | 1.05 | 0.54 | 0.4 |
| Phase zu Phase Induktivität mH | 1.8 | 0.75 | 0.45 | 0.3 |
| Ständiges Drehmoment N.m/A | 0.057 | 0.058 | 0.062 | 0.0624 |
| Gegen-E.M.F Vrms/Krpm | 4.2 | 4.3 | 4.57 | 4.6 |
| Trägheit des Rotors g.cm2 | 80 | 100 | 120 | 140 |
| Länge mm | 40.3 | 60.3 | 80.3 | 100.3 |
| Mass Kg | 0.4 | 0.6 | 0.8 | 1.0 |
