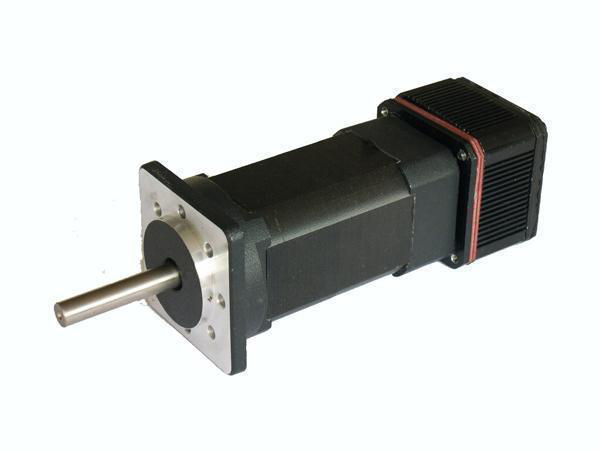

42mm bürstenloser Motor mit dem internen Antrieb
Der 42mm bürstenlose Motor mit dem internen Antrieb verfügt über geringe Größe und hohe Kapazität. Er hat die Funktionen von Vorwärtslaufen und Rückwärtslaufen, Drehzahl des Signalausgangs, Drehzahlregelung und anderen.
Anwendung
Fahrzeug-Industrie: Luftfilter des Autos
Automatisierungsindustrie: automatische Türen
Industrie des Haushalts-Geräts: Haartrockner, Melkmaschine
Industrie des wissenschaftlichen Instruments: Grubengas-Detektor, Umwelt-Detektor
Medizintechnik: biochemischer Analysator, Hämatologie-Analysator, Zentrifuge
Sonstiges: Optische Industrie, usw.
| Wicklung Verbindungsmodus | Dreieck |
| Hall Verteilungswinkel | 120 Grad elektrischer Winkel |
| Wellenschlag | 0.025mm |
| Radialspiel | 0.02mm bei 450g |
| Axialspiel | 0.08mm bei 450g |
| Max. Radialkraft | 10N bei 10mm von dem Flansch |
| Max. Axialkraft | 10N |
| Isolationsklasse | Klasse B |
| Spannungsfestigkeit | 500V DC für eine Minute |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| Modell | FL42BLS01-IE | FL42BLS02-IE | FL42BLS03-IE | FL42BLS04-IE |
| Anzahl der Pole | 8 | |||
| Anzahl der Phasen | 3 | |||
| Nennspannung V DC | 24 | |||
| Nenndrehzahl RPM | 4000 | |||
| Nenndrehmoment N·m | 0.0625 | 0.125 | 0.185 | 0.25 |
| Nennleistung W | 26 | 52.5 | 77.5 | 105 |
| Max. Drehmoment N·m | 0.19 | 0.38 | 0.56 | 0.75 |
| Spitzenstrom A | 5.4 | 10.6 | 15.5 | 20 |
| Widerstand Ω | 1.8 | 0.8 | 0.8 | 0.54 |
| Induktivität mH | 2.6 | 1.2 | 0.8 | 0.54 |
| Ständiges Drehmoment | 0.035 | 0.0355 | 0.036 | 0.0376 |
| Gegen-EMK Konstant V/KRPM |
2.45 | 2.71 | 2.74 | 2.62 |
| Trägheit des Rotors g·cm2 | 24 | 48 | 72 | 96 |
| Länge mm | 76 | 96 | 116 | 135 |
| Gewicht Kg | 0.45 | 0.60 | 0.75 | 0.95 |
