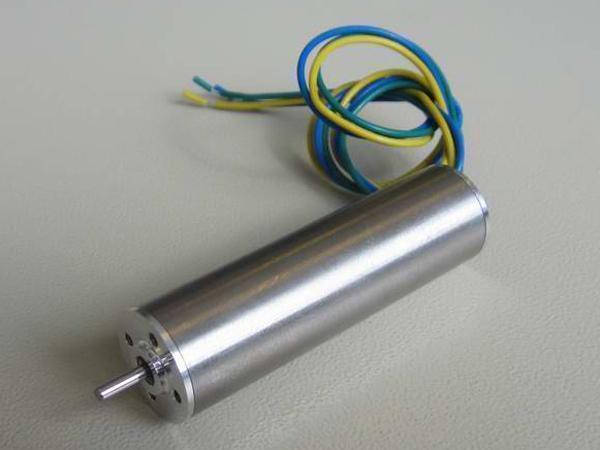

16mm bürstenloser Motor
| Wicklungstyp | Stern |
| Radialspiel | 0.025mm bei 360g |
| Axialspiel | 0.025mm bei 1000g |
| Max. Radialkraft | 15N bei 20mm |
| Max. Axialkraft | 5N |
| Isolationsklasse | F Klasse |
| Spannungsfestigkeit | 500V DC für eine Minute |
| Isolationswiderstand | 100MΩ min., 500V DC |
| Nr. | Entsprechende Farbe | Linie Nr. | Funktion |
| 1 | Gelb | UL1332 AWG24 | Motor U |
| 2 | Rot | Motor V | |
| 3 | Schwarz | Motor W |
| Einheit | Toleranz | FL16SBL28-12V-270-4A | FL16SBL40-24V-300-10A | FL16SBL56-24V-300-24A | |
| Anzahl der Pole | 2 | 2 | 2 | ||
| Anzahl der Phasen | 3 | 3 | 3 | ||
| Nennspannung | VDC | 12 | 24 | 24 | |
| Leerlauf-Drehzahl | RPM | ±10% | 27000 | 30000 | 30000 |
| Leerlaufstrom | A | ±10% | 0.11 | 0.12 | 0.16 |
| Nenndrehzahl | RPM | ±10% | 22000 | 25000 | 25000 |
| Nenndrehmoment | mN·m | 1.6 | 4 | 9 | |
| Nennleistung | W | 3.7 | 10 | 24 | |
| Max. Drehmoment | mN·m | 4.8 | 12 | 27 | |
| Spitzenstrom | A | 1.8 | 2.6 | 4.3 | |
| Phase Widerstand | Ohms bei 25℃ | ±20% | 5.4Ω | 6.6Ω | 3.15Ω |
| Phase Induktivität | mH | ±10% | 0.17 | 0.21 | 0.15 |
| Ständiges Drehmoment | 4.06 | 7.36 | 7.48 | ||
| Gegen-EMK Konstant | mV/RPM | 0.43 | 0.77 | 0.78 | |
| Trägheit des Rotors | g·cm2 | 0.4 | 0.66 | 1.02 | |
| Länge (L) | mm | 28 | 40 | 56 | |
| Gewicht | g | 29 | 42 | 64 |
