- 32mm bürstenloser DC-Motor mit Außenrotor, Serie FL32BLW

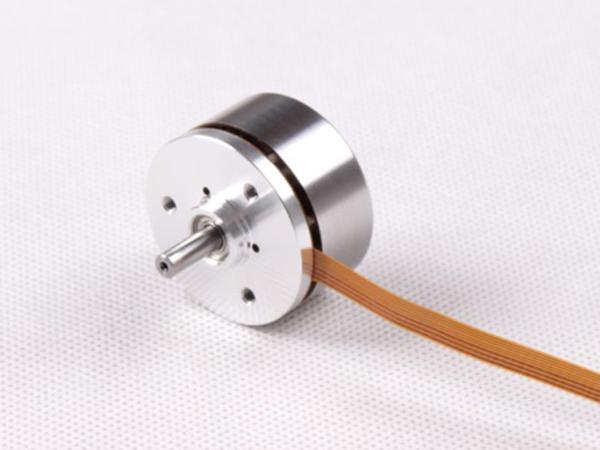

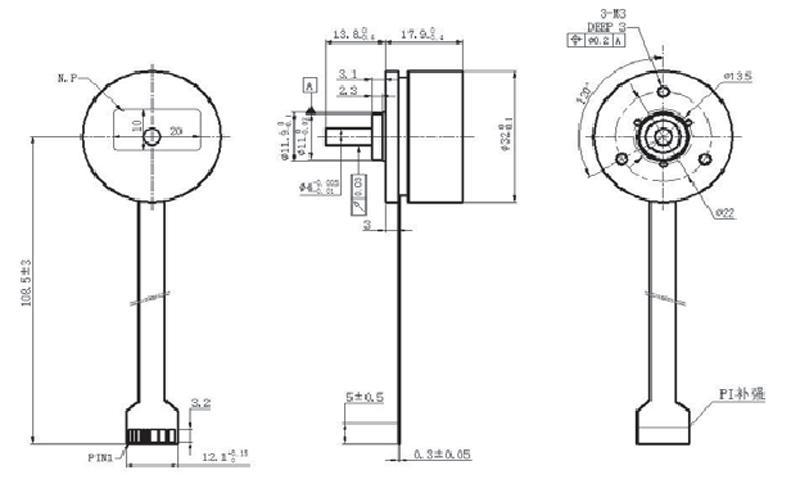

32mm bürstenloser DC-Motor mit Außenrotor, Serie FL32BLW
Einsatz
32mm Bürstenloser DC-Motor mit Außenrotor Serie FL32BLW kann für Roboter, VR-Geräte, AGV, Drehkreuze, Kaffeemaschinen und so weiter benutzt werden.

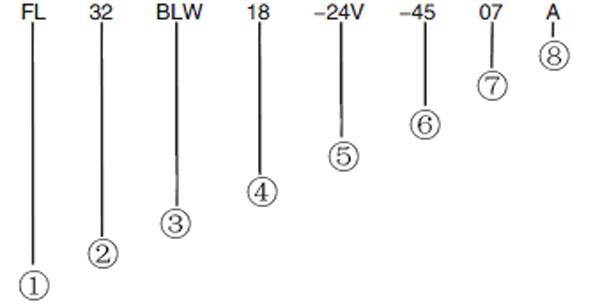

① Fulling Motor; ② Durchmesser des Motors: 32mm;; ③ BLDC-Motor mit Außenrotor; ④ Motorlänge: 18mm;⑤ Nennspannung: 24V; ⑥ 1% von Leerlaufdrehzahl; ⑦ Nennleistung: 7W; ⑧ Einwelle(A), Doppelwelle(B)
| Wicklungsanschluss | Wicklunganschluss in Sternschaltung |
| Hall-Winkel | 120 Grad elektrischer Winkel |
| Radialspiel | 0.02mm bei 4N |
| Axialspiel | 0.14mm bei 4N |
| Max. Radialkraft | 14N |
| Max. Axialkraft | 4.8N |
| Isolationsklasse | Klasse B |
| Durchschlagsfestigkeit | 500 V AC für eine Minute |
| Isolierwiderstand | 100MΩ Min., 500V DC |
| Anschluss | Pinzahl | Funktion | Bemerkung |
| FPC | 1 | Vcc | Hall VCC: +5VDC--+24VDC |
| 2 | Hall C | ||
| 3 | Hall A | ||
| 4 | Hall B | ||
| 5 | GND | Hall GND | |
| 6 | Phase W | ||
| 7 | Phase V | ||
| 8 | Phase U |
| Einheit | Toleranz | FL32BLW18-9V-3706A | FL32BLW18-12V-4607A | FL32BLW18-24V-4507A | FL32BLW18-48V-4808A | |
| Polzahl | 8 | 8 | 8 | 8 | ||
| Phasenzahl | 3 | 3 | 3 | 3 | ||
| Nennspannung | VDC | 9 | 12 | 24 | 48 | |
| Leerlaufdrehzahl | RPM | ±10% | 3750 | 4650 | 4550 | 4800 |
| Leerlaufstrom | A | 0.252 | 0.29 | 0.14 | 0.077 | |
| Nennstrom | A | 1.06 | 1 | 0.5 | 0.257 | |
| Nenndrehzahl | RPM | ±10% | 2100 | 2800 | 2760 | 2950 |
| Nennmoment | mN·m | 24.6 | 25.1 | 25.5 | 24.7 | |
| Nennleistung | W | 6 | 7 | 7 | 8 | |
| Spitzenmoment | mN·m | 73.8 | 75.3 | 76.5 | 74.1 | |
| Spitzenstrom | A | ±10% | 3.4 | 3.2 | 1.7 | 0.97 |
| Leitungswiderstand | Ω at 25℃ | ±10% | 2.87 | 3.43 | 13.7 | 53 |
| Leitungsinduktivität | mH | ±20% | 1.61 | 1.87 | 7.73 | 27.8 |
| Drehmomentkonstante | mNm/A | ±10% | 23 | 24.8 | 51 | 96.1 |
| Gegen-EMK-Spannungskonstante | Vrms/RPM | ±10% | 1.7 | 1.83 | 3.77 | 7.1 |
| Rotorträgheit | g·cm2 | 35 | 35 | 35 | 35 | |
| Gewicht | g | 50 | 50 | 50 | 50 |
Vorteile
Im Vergleich mit dem Motor mit Innenrotor, hat der flache bürstenlos Motor eine kompakte Bauform und geringere Drehmomentwelligkeit.
Unter der gleichen größe kann der bürstenlose Motor mit Außenrotor ein größeres Drehmoment als BLDC-Motor mit Innenrotor erzeugen.
