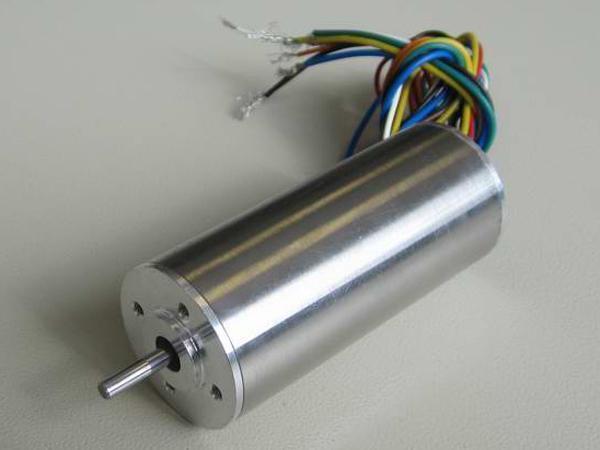

28mm bürstenloser Motor
| Wicklungstyp | Stern |
| Hall Induktionswinkel | 120 Grade elektrischer Winkel |
| Radialspiel | 0.025mm bei 460g |
| Axialspiel | 0.025mm bei 4000g |
| Max. Radialkraft | 60N bei 20mm |
| Max. Axialkraft | 15N |
| Isolationsklasse | F Klasse |
| Spannungsfestigkeit | 500V DC für eine Minute |
| Isolationswiderstand | 100MΩ min., 500V DC |
| Nr. | Entsprechende Farbe | Linie Nr. | Funktion | Anmerkung |
| 1 | Rot | UL1332 AWG26 | Hall+ | 5-24V |
| 2 | Blau | Hall A | ||
| 3 | Grün | Hall B | ||
| 4 | Weiß | Hall C | ||
| 5 | Schwarz | GND | Minuspol | |
| 6 | Gelb | UL1332 AWG22 | Motor U | |
| 7 | Rot | Motor V | ||
| 8 | Schwarz | Motor W |
| Einheit | Toleranz | FL28SBL66-24V-170-75A | FL28SBL44-24V-170-35A | |||
| Anzahl der Pole | 2 | 2 | ||||
| Anzahl der Phasen | 3 | 3 | ||||
| Nennspannung | VDC | 24 | 24 | |||
| Leerlauf-Drehzahl | RPM | ± 10% | 17000 | 17000 | ||
| Leerlaufstrom | A | ± 10% | 0.28 | 0.39 | ||
| Nenndrehzahl | RPM | ± 10% | 14000 | 14000 | ||
| Nenndrehmoment | mN·m | 54 | 24 | |||
| Nennleistung | W | 79 | 37 | |||
| Max. Drehmoment | mN·m | 162 | 75 | |||
| Spitzenstrom | A | 12 | 6 | |||
| Phase Widerstand | Ohms bei 25℃ | ± 10% | 1.03 Ω | 2.2 Ω | ||
| Phase Induktivität | mH | ± 20% | 0.095 | 0.22 | ||
| Ständiges Drehmoment | ± 10% | 13.28 | 13.25 | |||
| Gegen-EMK Konstant | mV/RPM | ± 10% | 1.39 | 1.39 | ||
| Trägheit des Rotors | g·cm2 | 14.5 | 7.5 | |||
| Länge (L) | mm | 66 | 44 | |||
| Gewicht | g | 225 | 135 | |||
