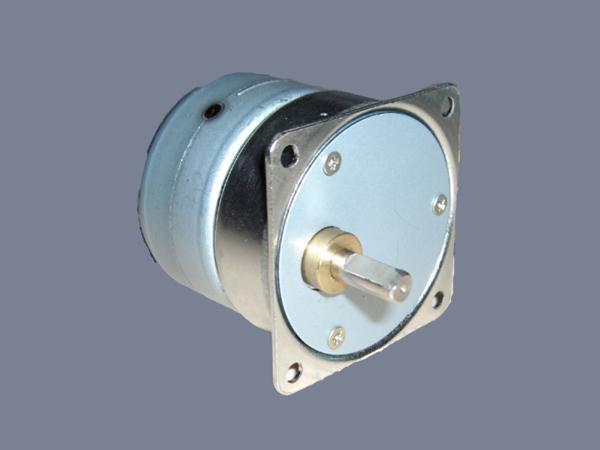

Getriebe-Schrittmotor von den Serien PMG 42BY/40JB4K

PMG 42BY/40JB4K Series Geared Stepper Motor

Eigenschaften
Niedrige Kosten, schnelle Reaktion, großes Drehmoment, geringes Rauschen

Anwendung
Fahrzeug-Industrie: Drosselklappe, usw.
Industrie der Büroautomatisierung: Nadeldrucker, Fax, Scanner
Industrie der industriellen Steuerung: Monitor, elektronischer Zähler, Ventilsteuerung
Industrie des Haushaltgeräts: Klimaanlage, Kühlschrank, intelligente Sanitärkeramik, automatische Türverriegelung

Beschreibung des Modells
Modell des Motors 42 BY 06

Rahmengröße Produkt Spannung
42mm Permanentmagnet-Schrittmotor 06:6V
12:12V
24:24V
Modell des Untersetzungsgetriebes 40JB 4K 120
Reduzierer Max. zulässige Belastung Untersetzungsverhältnis
40mm 4kg·cm 1:120
Exzenterwelle
Wichtigste technische Parameter des Motors
Typ Anzahl der Phasen Art der Verteilung Schrittwinkel Widerstand pro Phase
Ω 		Spannende Spannung
V 		Anfangsfrequenz bei dem Leerlauf
PPS 		Betriebsfrequenz bei dem Leerlauf
PPS 		Begrenztes Anfangsdrehmoment
g·cm/PPS 		Statische Phase
42BY06 4 2-2 7.5 20 ± 10% 6 450 480 50/300 300
42BY12 4 2-2 7.5 30 ± 10% 12 300 350 140/300 400
42BY24 4 2-2 7.5 200 ± 10% 24 420 330 160/200 126
42BY24 4 2-2 7.5 150 ± 10% 24 500 330 180/200 160
Zulässige Belastung nach Verzögerung
42BY06/40JB4K (20Ω)
Untersetzungsverhältnis 10 25 30 50 75 100 120 150
Anzahl des Räderwerks 2 3 3 4 4 5 5 5
Begrenztes Anfangsdrehmoment 0.4/300 0.91/300 1.1/300 1.6/300 2.5/300 3.0/300 3.5/300 4.0/300
Schrittwinkel 0.75 0.3 0.25 0.15 0.1 0.075 0.0625 0.05
Max. zulässige Belastung des Getriebes kg·cm 1.5 2 2 3 3 4 4 4
42BY12/40JB4K (30Ω)
Untersetzungsverhältnis 10 25 30 50 75 100 120 150
Anzahl des Räderwerks 2 3 3 4 4 5 5 5
Begrenztes Anfangsdrehmoment 1.1/300 2.5/300 3.1/300 4.0/300 4.0/300 4.0/300 4.0/300 4.0/300
Schrittwinkel 0.75 0.3 0.25 0.15 0.1 0.075 0.0625 0.05
Max. zulässige Belastung des Getriebes kg·cm 1.5 2 2 3 3 4 4 4
42BY24/40JB4K (200Ω)
Untersetzungsverhältnis 10 25 30 50 75 100 120 150
Anzahl des Räderwerks 2 3 3 4 4 5 5 5
Begrenztes Anfangsdrehmoment 1.2/300 2.8/300 3.5/300 4.0/300 4.0/300 4.0/300 4.0/300 4.0/300
Schrittwinkel 0.75 0.3 0.25 0.15 0.1 0.075 0.0625 0.05
Max. zulässige Belastung des Getriebes kg·cm 1.5 2 2 3 3 4 4 4

Zugehörige Namen
Permanentmagnet-Induktionsmotor mit dem Getriebe | Elektromechanisches Permanentmagnet-Schrittgerät mit dem Getriebe
