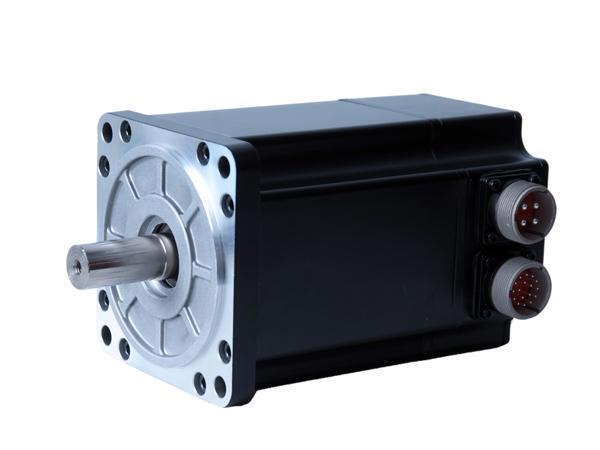

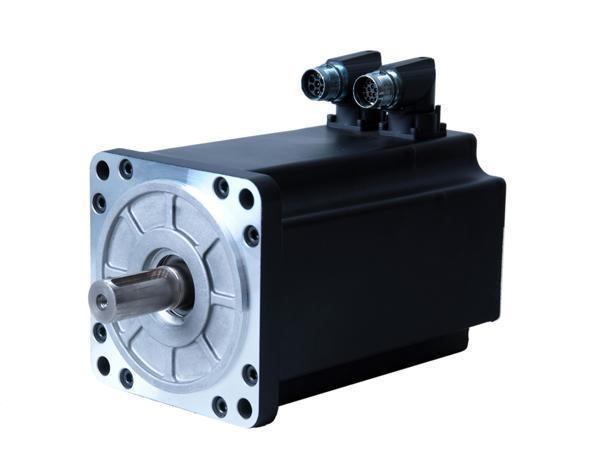

110mm AC-Servomotor

  • 110mm AC-Servomotor
  • 110mm AC-Servomotor
Serie SMH110
Technische Daten von SMH110 (UDC 300V)
Modell SMH110-842028xxx SMH110-842028xxx-1 SMH110-1263028xxx SMH110-1052028xxx SMH110-1573028xxx SMH110-1262028xxx SMH110-1883028xxx
Nennleistung Pn (W) 840 840 1260 1050 1570 1260 1880
Nenndrehmoment Tn (N·m) 4.0 5.0 6.0
Nenndrehzahl nn (rpm) 2000 2000 3000 2000 3000 2000 3000
Nennstrom In (A) 4.3 6.2 7.7 5.9 9.6 6.15 11
DC Link Spannung UDC (V) 300 300 300 300 300 300 300
Maximum Drehmoment Tm (N·m) 12.0 12.0 12.0 15.0 15.0 18.0 18.0
Maximum Strom Im (A) 12.9 18.6 23.1 17.7 28.8 18.45 33
Stillstandsdrehmoment Ts (N·m) 4.4 4.4 4.4 5.5 5.5 6.6 6.6
Stillstandsstrom Is (A) 4.73 6.82 8.47 6.49 10.56 6.765 12.1
Back-EMF Konstante Ke (V/krpm) 64 45 35 55 35 64 35
Konstantes Drehmoment Kt (Nm/A) 1.058 0.744 0.578 0.91 0.578 1.058 0.578
Line-line Widerstand RL (Ω) 1.83 0.8 0.492 1.04 0.5 1.258 0.45
Line-line Induktiviät LL (mH) 13.5 6.4 4.3 7.2 3.3 9.62 2.9
Elektrische Zeitkonstante τe (ms) 7.37 7.9 8.74 7.5 6.6 7.64 6.44
Mechanische Zeitkonstante τm (ms) 1.63 1.4 1.47 1.57 1.86 1.65 1.98
Trägheitsmoment des Rotors
Jm (kg·cm²)		 5.8 5.8 5.8 7.2 7.2 8.5 8.5
Anzahl der Pole 8 8 8 8 8 8 8
Max. steigende Spannung
du/dt (kV/μs)		 8 8 8 8 8 8 8
Isolationsklasse F F F F F F F
Max. Radialkraft Fr (N) 630 630 630 630 630 630 630
Max. Axialkraft Fa (N) 315 315 315 315 315 315 315
Gewicht (Kg) 6.2 7.2 8.2
Positions-Rückkopplungsvorrichtung 2500p/rev Inkrementalgeber oder Resolver (sin-cos)
Temperatur Sensor KTY84-130
Kühlmethode Vollgeschlossen, selbstgekühlt
Schutzgrad IP65, Wellendichtung IP54
Umgebungsbedingungen Temperatur -20℃~40℃
Luftfeuchtigkeit Unter 90%RH (keine Kondensation)
Umwelt Entfernt von dem ätzenden brennbaren Gas, Öl und Staub
Aufstellungshöhe Max. 4000m
Über 1000m, Leistung sinkt um 1.5% pro jeder Erhöhung von 100m
Bewertete Bedingungen Einbau Eloxierte Aluminium-Wärmeableitungsplatte 305mm×305mm×13mm
Temperatur Wenn die Umgebungstempertur 40℃ ist, wird die Temperatur des Gehäuses 60K ansteigen.
Technische Daten von SMH110 (UDC 560V)
Typ des Motors SMH110-1263038xxx SMH110-1573038xxx SMH110-1883038xxx
Nennleistung Pn (W) 1260 1570 1880
Nenndrehmoment Tn (N·m) 4.0 5.0 6.0
Nenndrehzahl nn(rpm) 3000 3000 3000
Nennstrom In (A) 4.3 5.9 6.15
DC Link Spannung UDC (V) 560 560 560
Maximum Drehmoment Tm (Nm) 12.0 15.0 18.0
Maximum Strom Im (A) 12.9 17.7 18.45
Standstill Drehmoment Ts (Nm) 4.4 5.5 6.6
Stillstandstrom Is (A) 4.73 6.49 6.765
Konstante Spannung Ke (V/krpm) 64 55 64
Konstantes Drehmoment Kt 1.058 0.91 1.058
Line-line Widerstand RL (Ω) 1.83 1.04 1.258
Line-line Induktivität LL (m H) 13.5 7.2 9.62
Elektrische Zeitkonstante τe (ms) 7.37 7.5 7.64
Mechanische Zeitkonstante τm (ms) 1.63 1.57 1.65
Trägheitsmoment des Rotors Jm (kgcm²) 5.8 7.2 8.5
Anzahl der Pole 8 8 8
Max. steigende Spannung du/dt (kV/μs) 8 8 8
Isolationsklasse F F F
Max. Radialkraft Fr (N) 630 630 630
Max. Axialkraft Fa (N) 315 315 315
Gewicht (Kg) 6.2 7.2 8.2
Positions-Rückkopplungsvorrichtung 2500p/rev Inkrementalgeber oder Resolver (sin-cos)
Temperatur Sensor KTY84-130
Kühlmethode Vollgeschlossen, selbstgekühlt
Schutzgrad IP65, Wellendichtung IP54
Umgebungsbedingungen Temperatur -20℃~40℃
Luftfeuchtigkeit Unter 90%RH (keine Kondensation)
Umwelt Entfernt von dem ätzenden brennbaren Gas, Öl und Staub
Aufstellungshöhe Max. 4000m
Über 1000m, Leistung sinkt um 1.5% pro jeder Erhöhung von 100m
Bewertete Bedingungen Einbau Eloxierte Aluminium-Wärmeableitungsplatte 305mm × 305mm × 13mm
Temperatur Wenn die Umgebungstempertur 40℃ ist, wird die Temperatur des Gehäuses 60K ansteigen.
