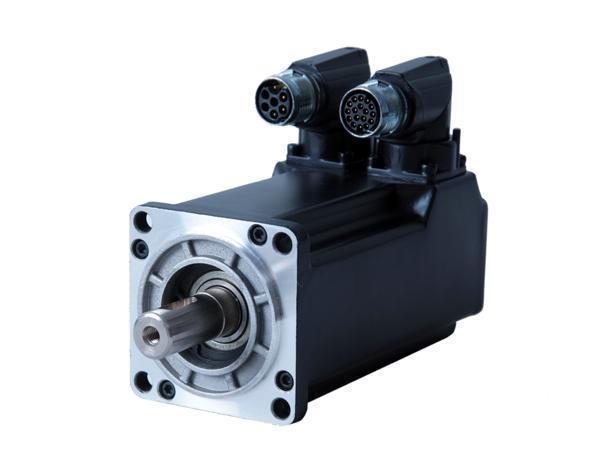

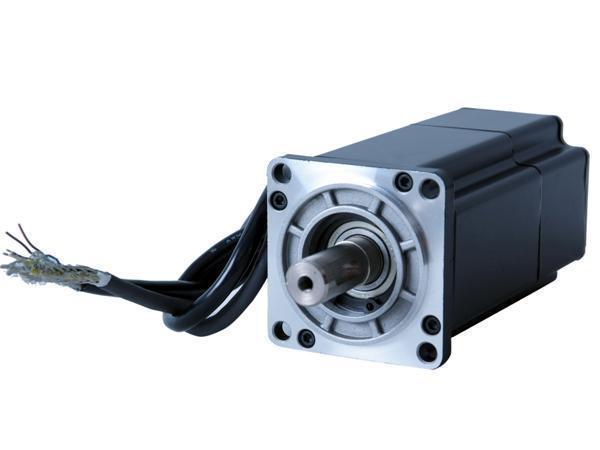

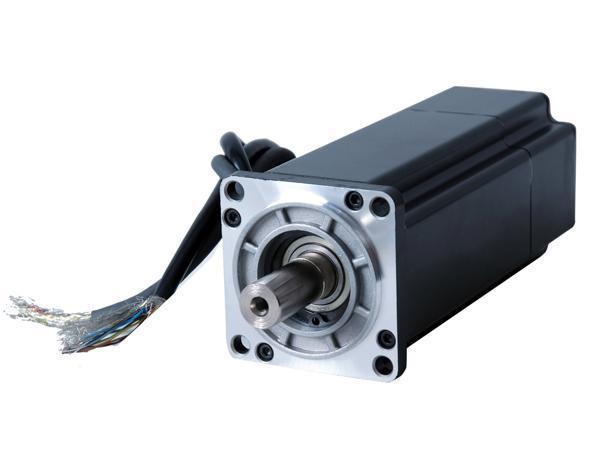

60mm AC-Servomotor
Wir besitzen die unabhängigen Rechten an geistigem Eigentum von dem AC-Servomotor SMH60. Das Produkt verwendet die hochwertigen Seltenerd-Permanentmageneten Materialien, und hab viele Vorteile, wie geringe Trägheit, hohe Leistungsdichte, hervorragende Überlastfähigkeit, niedrige Drehmoment-Welligkeit, geringe Geräusche, schönes Aussehen, usw.
Spezifikationen| Modell | SMH60-203026xxL SMH60-203026xxC SMH60-203026xxM |
SMH60-403026xxL SMH60-403026xxC SMH60-403026xxM |
|
| Nennleistung Pn (W) | 200 | 400 | |
| Nenndrehmoment Tn (N·m) | 0.64 | 1.27 | |
| Nenndrehzahl nn (rpm) | 3000 | 3000 | |
| Nennstrom In (A) | 1.6 | 3.1 | |
| DC Link-Spannung UDC (V) | 300 | 300 | |
| Maximum Drehmoment Tm (N·m) | 1.92 | 3.81 | |
| Maximum Strom Im (A) | 4.8 | 9.3 | |
| Stillstandsdrehmoment Ts (N·m) | 0.7 | 1.4 | |
| Stillstandsstrom Is (A) | 1.8 | 3.41 | |
| Konstante Spannung Ke (V/krpm) | 29 | 29 | |
| Konstantes Drehmoment Kt | 0.48 | 0.48 | |
| Line-line Widerstand RL (Ω) | 8.02 | 3.52 | |
| Line-line Induktivität LL (mH) | 16.3 | 7.8 | |
| Elektrische Zeitkonstante τe (ms) | 2.03 | 2.22 | |
| Mechanische Zeitkonstante τm (ms) | 2.26 | 1.35 | |
| Trägheitsmoment des Rotors J m (kg·cm2) | 0.375 | 0.51 | |
| Anzahl der Pole | 6 | 6 | |
| Max. steigende Spannung du/dt (kV/μ s) | 8 | 8 | |
| Isolationsklasse | F | F | |
| Max. Radialkraft Fr (N) | 180 | 180 | |
| Max. Axialkraft Fa (N) | 90 | 90 | |
| Gewicht (Kg) | 1.3 | 1.8 | |
| Positions-Rückkopplungsvorrichtung | 2500p/rev Inkrementalgeber oder Resolver (sin-cos) | ||
| Temperatur Sensor | NA | ||
| Kühlmethode | Vollgeschlossen, selbstgekühlt | ||
| Schutzgrad | IP65, Wellendichtung IP54 | ||
| Umgebungsbedingungen | Temperatur | -20℃~40℃ | |
| Luftfeuchtigkeit | Unter 90%RH (keine Kondensation) | ||
| Umwelt | Entfernt von dem ätzenden brennbaren Gas, Öl und Staub | ||
| Aufstellungshöhe | Max.4000m Über 1000m, Leistung sinkt um 1.5% pro jeder Erhöhung von 100m |
||
| Bewertete Bedingungen | Einbau | Eloxierte Aluminium-Wärmeableitungsplatte 255mm × 255mm × 6mm | |
| Temperatur | Wenn die Umgebungstempertur 40℃ ist, wird die Temperatur des Gehäuses 60K ansteigen. | ||
Eigenschaften
1. Der kostengünstige AC-Servomotor nimmt das 3-Phasen-Sinus-Design, und verfügt über exzellente Glättung bei der niedrigen Geschwindigkeit.
2. Sein Schutzgrad erreicht Klasse F. Er verfügt über auch einen eingebauten Überhitzungsschutz.
3. Ein inkrementeller oder absolute photoelektrischer Encoder kann verwendet werden. Sein Drehtransformator ist optional.
4. Der Schutzgrad des Produkts erreicht IP65, so dass es die raue Umgebung anpassen kann.
5. Die flexible vertikale Installation wird angenommen.
