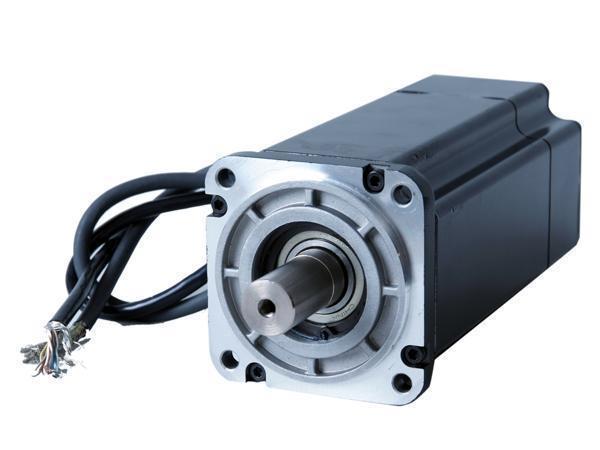

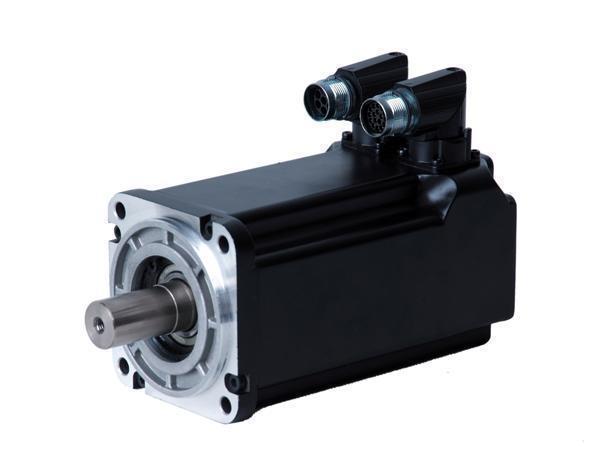

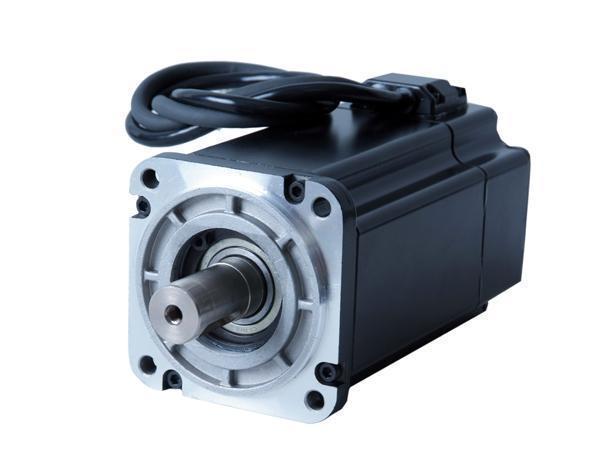

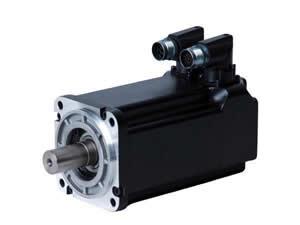

80mm AC-Servomotor
Eigenschaften von dem AC-Servomotor SMH80
1. Das Produkt ist klein und leicht. Es verfügt über schnelle Reaktionszeiten, hohe Drehzahl, geringe Trägheit, Laufruhe und stabiles Drehmoment.
2. Es hat 3-mal höheres Momentandrehmoment oder Überlastfähigkeit.
3. Das Pulsieren bei dem Laufen mit der hohen oder niedrigen Geschwindigkeit ist extrem klein. Das Rauschen ist gering.
4. Das Schutzgrad ist IP65, so kann unser Produkt die rauen Umgebungen anpassen.
| Modell | SMH80-753026xxL SMH80-753026xxC SMH80-753026xxM |
SMH80-1003026xxL SMH80-1003026xxC SMH80-1003026xxM |
|
| Nennleistung Pn (W) | 750 | 1000 | |
| Nenndrehmoment Tn (N·m) | 2.39 | 3.18 | |
| Nenndrehzahl nn (rpm) | 3000 | 3000 | |
| Nennstrom In (A) | 3.9 | 6.3 | |
| DC Link Spannung UDC (V) | 300 | 300 | |
| Maximum Drehmoment Tm (N·m) | 7.17 | 9.48 | |
| Maximum Strom Im (A) | 11.7 | 18.9 | |
| Stillstandsdrehmoment Ts (N·m) | 2.63 | 3.3 | |
| Stillstandstrom Is (A) | 4.29 | 6.93 | |
| Konstante Spannung Ke (V/krpm) | 40 | 34 | |
| Konstantes Drehmoment Kt | 0.662 | 0.562 | |
| Line-line Widerstand RL (Ω) | 1.4 | 0.86 | |
| Line-line Induktivität LL (mH) | 7.5 | 4.5 | |
| Elektrische Zeitkonstante τe (ms) | 5.35 | 5.23 | |
| Mechanische Zeitkonstante τm (ms) | 0.75 | 0.89 | |
| Trägheitsmoment des Rotors J m (kg·cm2) | 1.36 | 1.9 | |
| Anzahl der Pole | 6 | 6 | |
| Max. steigende Spannung du/dt (kV/μs) | 8 | 8 | |
| Isolationsklasse | F | F | |
| Max. Radialkraft Fr (N) | 335 | 335 | |
| Max. Axialkraft Fa (N) | 167.5 | 167.5 | |
| Gewicht (Kg) | 3.3 | 3.9 | |
| Position-Rückkopplungsvorrichtung | 2500p/rev Inkrementalgeber oder Resolver (sin-cos) | ||
| Temperatur Sensor | NA | ||
| Kühlmethode | Vollgeschlossen, selbstgekühlt | ||
| Schutzgrad | IP65, Wellendichtung IP54 | ||
| Umgebungsbedingungen | Temperatur | -20℃~40℃ | |
| Luftfeuchtigkeit | Unter 90%RH (keine Kondensation) | ||
| Umwelt | Entfernt von dem ätzenden brennbaren Gas, Öl und Staub | ||
| Aufstellungshöhe | Max.4000m Über 1000m, Leistung sinkt um 1.5% pro jeder Erhöhung von 100m |
||
| Bewertete Bedingungen | Einbau | Eloxierte Aluminium-Wärmeableitungsplatte 255mm × 255mm × 6mm | |
| Temperatur | Wenn die Umgebungstempertur 40℃ ist, wird die Temperatur des Gehäuses 60K ansteigen. | ||
